16路無縫矩陣

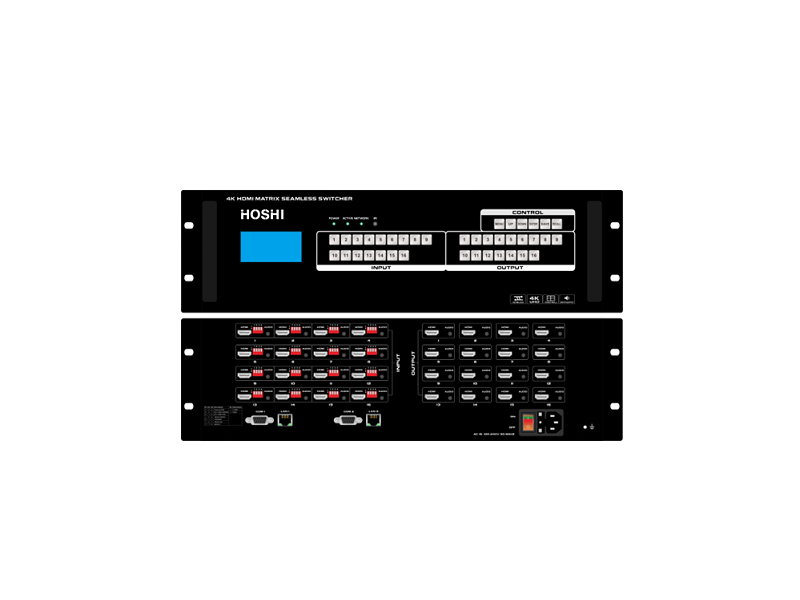

HDMI無縫高清矩陣    HS-68X-1616S-4K

一、產品介紹：

       HS-68X-1616S-4K系列HDM無縫高清矩陣，4K30超高清分辨率，實現16路HDMI輸入、16路HDMI輸出快速無縫切換，具備音頻的解析、傳輸、分配、切換、拼接功能應用，支持4K、EDID、HDCP是自動適應調節和解析。支持水晶按鍵、遙控、網絡、APP軟件、WEB可視化、RS232等控制方式。單通道交換信號速率高達12.5Gbps，主板交換能力采用四核四鏈路處理技術，核心交換能力可達速率32Gbps。

二、產品特性：

• 16路HDMI輸入，16路HDMI輸出；

• 支持4K30信號輸入輸出；

• 支持HDMI1.4，HDCP1.4，支持音頻加解嵌

• 支持簡單拼接功能；

• 支持RS232/iPad/APP/WEB GUI/ 前面水晶按鍵控制/遙控；

• 快速無縫切換，切換過程無黑屏、藍屏、碎屏；

• 強大信號交換處理能力、采用四核四鏈路核心芯片可達12.5 Gbps處理速率；

• 廣電專業帶燈按鍵設計、可對產品進行切換、設置等操作；

• 支持HDCP解析；

• 支持各種視頻信號的立體聲音頻的解析、分配、切換；

• 支持4K數字高清視頻信號的傳輸切換；

• 3D圖像倍頻修復、臨近像素復讀處理和3D去除隔行處理功能進行圖像修復功能；

• 支持降升頻處理、臨近像素修復處理和模糊處理實現圖像降頻處理功能；

• 支持雙網絡、雙控制備份功能、實現大規模集成化網絡管理功能；

• 支持斷電場景自動存儲保護、開機自動恢復記憶功能；

• 內置強大WEB服務器、可實現網絡遠程管理控制；

• 蘋果控制軟件商城下載“MCS”；

• 支持過壓、過流、過熱和過載保護，降低設備被損壞的概率；

三、技術指標：

前面板示意圖：

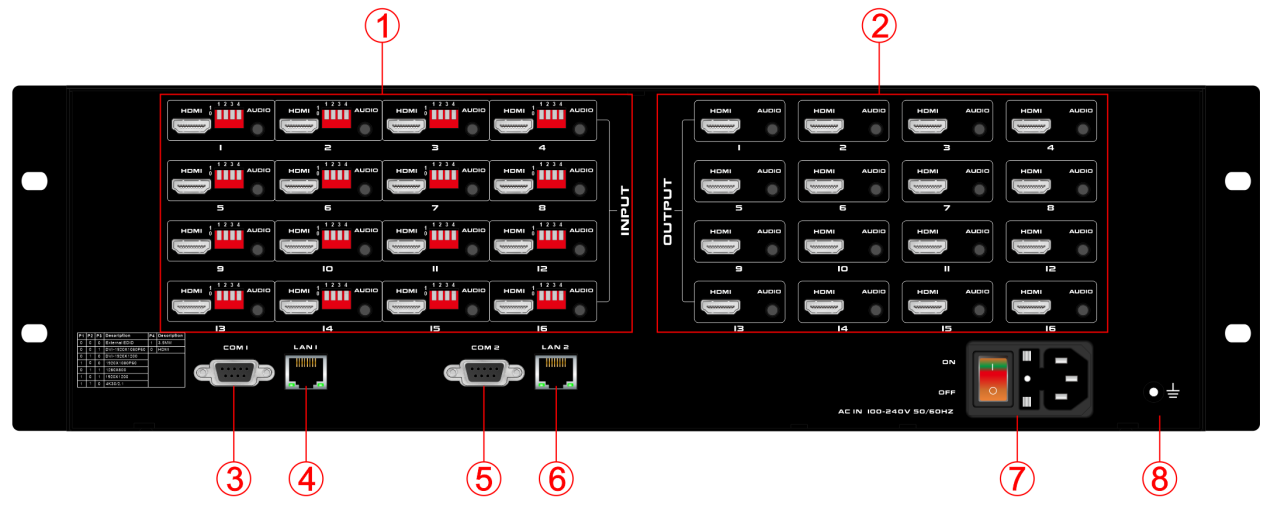

后面板示意圖：

四、連接示意圖:

五、軟件控制界面（部分）：

登錄操作

    根據所連接的LAN接口，在瀏覽器上輸入相對應的IP地址，如使用LAN1接口則在瀏覽器上輸入192.168.0.80彈出下列窗口：（建議使用google內核瀏覽器）

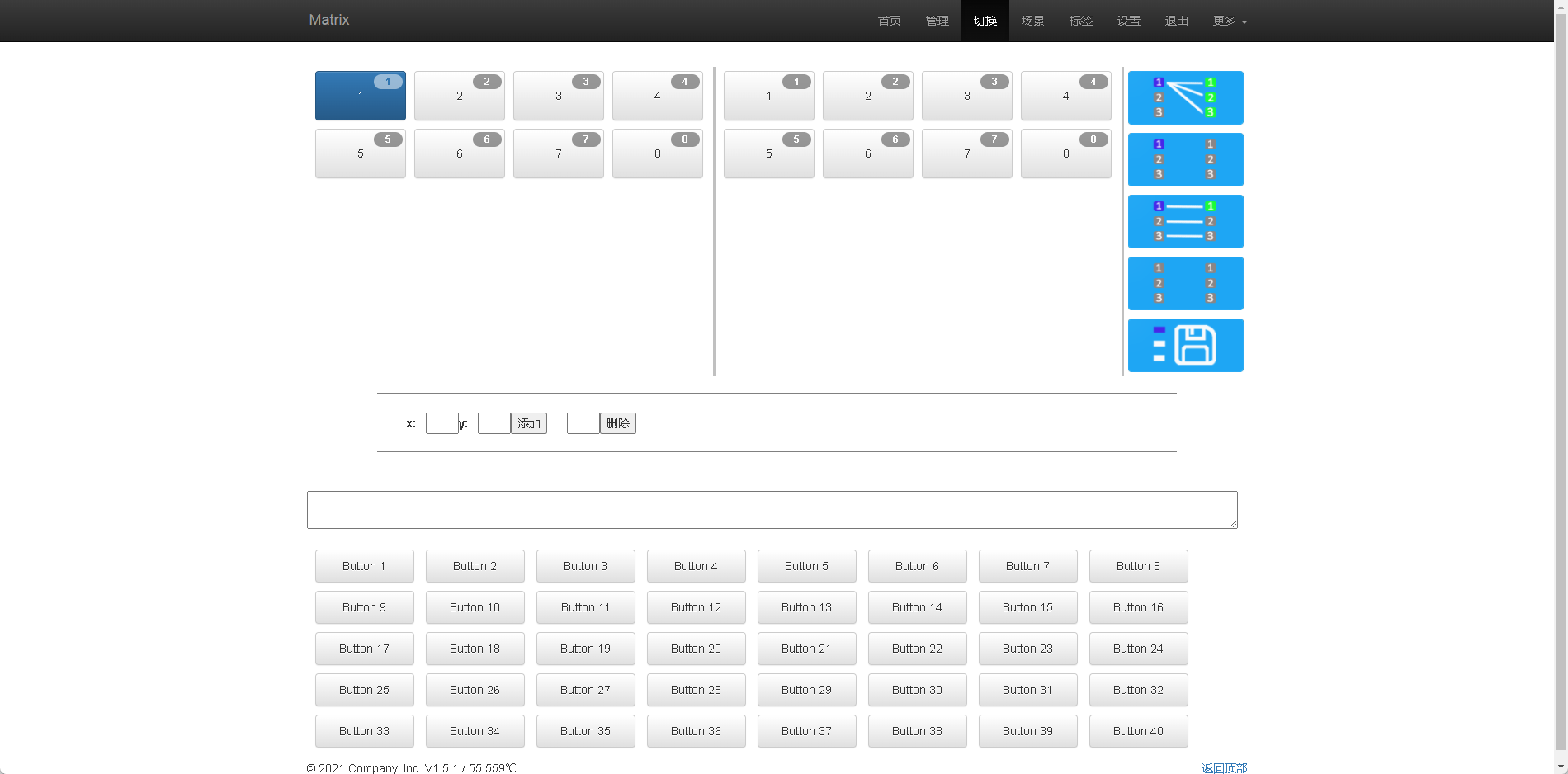

切換操作

遙控說明

切換輸入：先按輸入，再按AUTO，例如，先按輸入1，再按AUTO，即可實現選擇輸入第1路

切換輸出：先按輸出，再按ENTER，例如，先按輸出1，再ENTER，即可實現選擇輸出1路

切換輸入到輸出：1先按輸入，2按AUTO，3按輸出，最后按ENTER，例如，先按輸入1，再按AUTO，然后再按輸出1，最后按ENTER，即可實現輸入1切輸出1

場景保存：先按數字（輸入區域），再按SAVE，例如先按數字1，再按SAVE，即可實現把當前的切換模式存到場景1里面去。

場景調用：先按數字（輸入區域），再按RECALL，例如先按2，再按RECALL，即可實現調用場景2.
