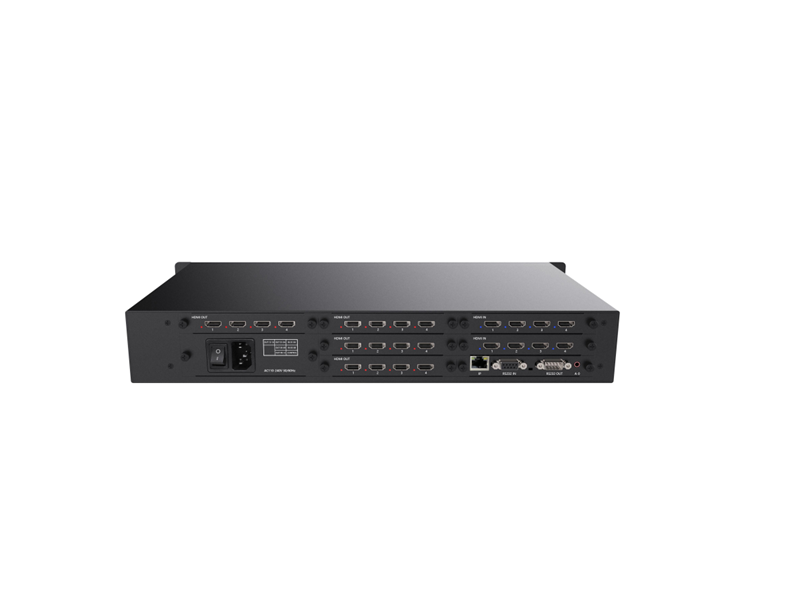

LCD拼接處理器   HS-200U-S2

一、產品介紹:

       HS-200U-S2系列LCD拼接處理器是一臺純硬件架構、無操作系統的高性能視頻圖像處理工作站,采用了大容量高速 FPGA 陣列和 CrossPoint 數字多總線數據路由交換的處理機制,保證了所有信號圖像的完全時間顯示,同時具有極高的穩定性、快速的啟動速度,支持365x24小時不間斷穩定運行。

       HS-200U-S2系列 LCD拼接處理器采用1.5U機箱設計,板卡采用插卡式結構設計,可以根據需求進行靈活配置。1卡4路HDMI接口,用戶可自定義1-8路輸入,1-16路HDMI輸出;整機最多可實現16塊顯示屏以內的拼接組合顯示,可以滿足大部分拼接顯示項目的需求??蓮V泛應用于安防監控、展覽展示、軍事指揮、視頻會議、商業顯示、政府公告等行業。

二、產品特性

系統架構,插卡式結構設計

  • 采用純硬件FPGA架構,無操作系統,穩定性高;

  • 1卡4路HDMI接口,用戶可自定義1-8路輸入,1-16路HDMI輸出;

  • 插卡式設計,輸入輸出板、控制板等主要模塊采用插卡式設計,便于擴容與維護;

  • 支持矩陣切換,處理器內部集成矩陣功能,支持單個信號源開多個窗口同時顯示。

  • 自定義用戶場景,2000 用戶自定義場景,支持場景快速切換,一鍵調用。

輸入輸出特性

  • 支持音頻功能,支持內嵌音頻輸入輸出,支持獨立音頻輸出;

  • 支持輸入信號自動探測,實時探測每一個輸入端口是否有信號接入,輸入板卡指示燈及軟件均有狀態指示;

  • 支持信號畫面的任意開窗、漫游、疊加;

  • 最大支持單屏開8圖層,單張卡支持共享8;

  • 支持輸出端口映射,實現盲插。

  • 支持無縫切換,設備內部集成高清信號處理機制,保證信號切換時無延時、無藍屏、無黑屏等中間過渡狀態。

  • 支持真60Hz圖像輸入輸出處理,內部采用RGB444無損處理,保證圖像百分百還原,不偏色無失真。

支持WEB控制;

  • 標配WEB跨平臺控制;

  • 自定義logo,軟件名稱,支持設備自動輪功能,多終端實時同步操作功能;

  • 支持多用戶不同終端的同時操作,且實時同步數據;

  • 支持麒麟、鴻蒙、Windows、iOS、Android、Linux等各類操作系統跨平臺控制;

  • 支持自定義協議控制,環出控屏等第三方串口設備;

  • 升級與備份功能,支持設備數據導入導出,實現數據備份功能;

  • 支持場景自動定時輪巡,可以選擇每個場景是否參與自動輪巡,方便監控、展覽展示領域應用;

  • 支持通道自動定時輪巡,可選擇多個輸入在某個輸入進行自動定時切換,切不影響其他輸出接口的拼接和畫面。

三、規格參數

類型
參數說明
HDMI輸入卡
單板4路輸入,HDMI1.3數字接口,支持HDCP
支持內置音頻輸入
支持常用分辨率輸入,最大支持分辨率1920*1080@60Hz
接口指示燈狀態說明
? 常亮:輸入源正常接入
? 閃爍:未接入輸入源或輸入源異常
備注:不支持隔行信號輸入。
HDMI輸出卡
單板4路輸出(單卡共享8個窗口圖層),HDMI1.3數字接口
支持常用分辨率輸出,最大支持分辨率1920*1080@60Hz
支持內嵌音頻輸出
主控卡
RJ45網口x1,10/100MB網口,通信接口,與路由器、交換機或 PC 機連接,進行 Web 控制。
DB9串口母頭x1,RS232 串口,與中控系統對接,通過中控進行操控
DB9串口公頭x1,RS232串口,環出串口,控制第三方串口設備
3.5mm耳機孔x1,獨立音頻輸出
1.5U機箱
支持1個網口,1個串口輸入,1個串口輸出,13.5mm耳機孔輸出
支持2輸入卡槽,4輸出卡槽,1個控制卡槽
支持AC100-240 60/50Hz電源供電


四、鏈接示意圖:

五、技術指標:

型號
HS-200U-S2
機箱規格
1.5U
輸入卡槽
2
輸出卡槽
4
主控卡槽
1
最大支持輸入路數
8
最大支持輸出路數
16
最大圖層數
單卡共享8
電氣規格
電源
100~240VAC,50/60Hz,3A
功耗
75W
工作環境
溫度
0~45
濕度
0%RH80%RH,無冷凝
存儲環境
溫度
-10℃~60
濕度
0%RH95%RH,無冷凝
物理規格
尺寸(LxWxH)
482×250×68mm
凈重
5Kg
包裝信息
總重
6Kg
包裝箱
525x330x145mm
配件
1×電源線、1×RJ45 網線、1×快速指南、1×合格證
