S5拼接處理器

LCD拼接處理器    HS-200U-S5系列

一、產品介紹：

        HS-200U-S5系列LCD/LED拼接處理器是一臺純硬件架構、無操作系統的高性能視頻圖像處理工作站，采用了大容量高速 FPGA 陣列和 CrossPoint 數字多總線數據路由交換的處理機制，保證了所有信號圖像的完全時間顯示，同時具有極高的穩定性、快速的啟動速度，支持365x24小時不間斷穩定運行。

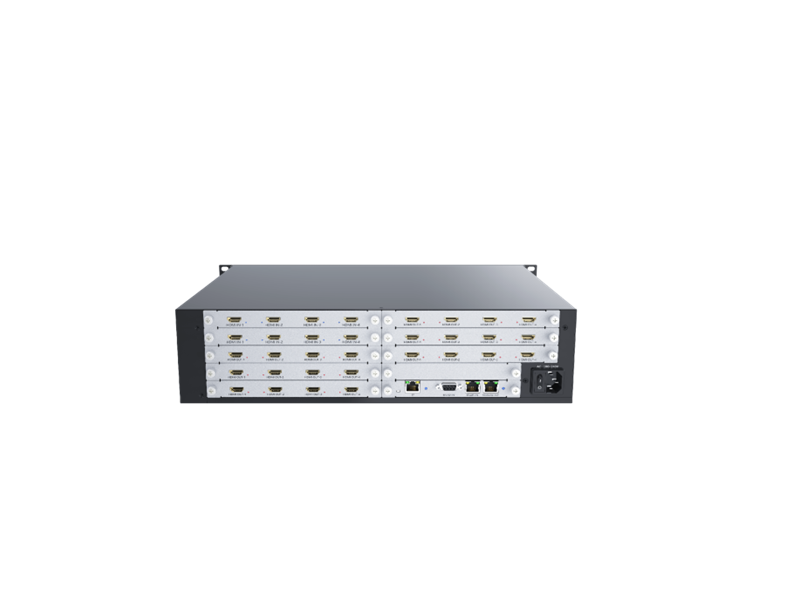

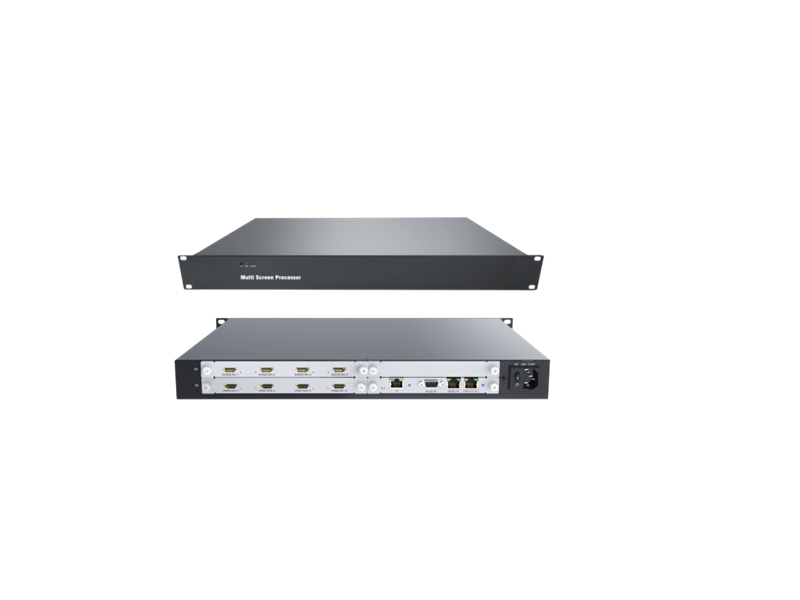

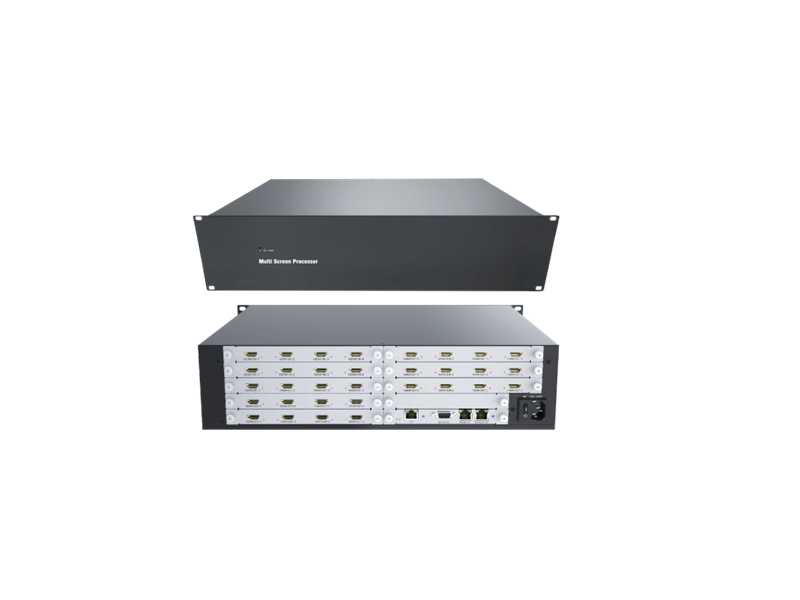

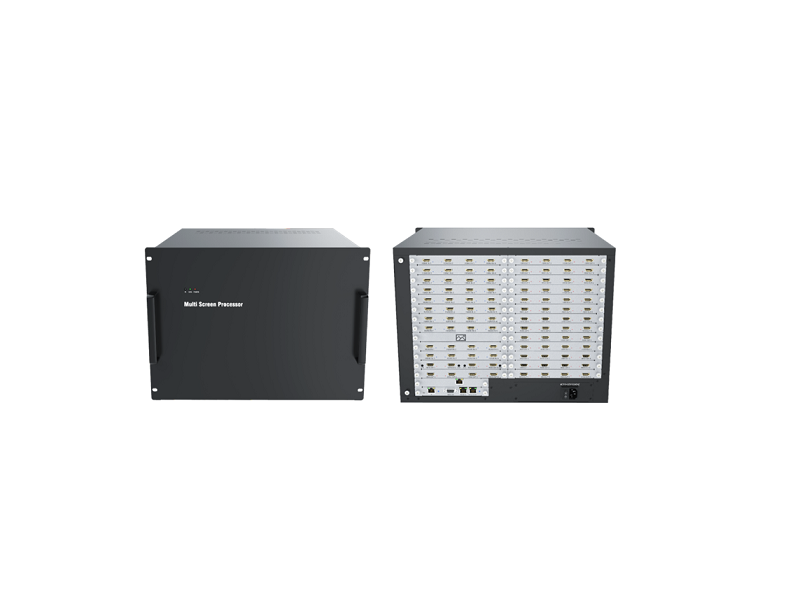

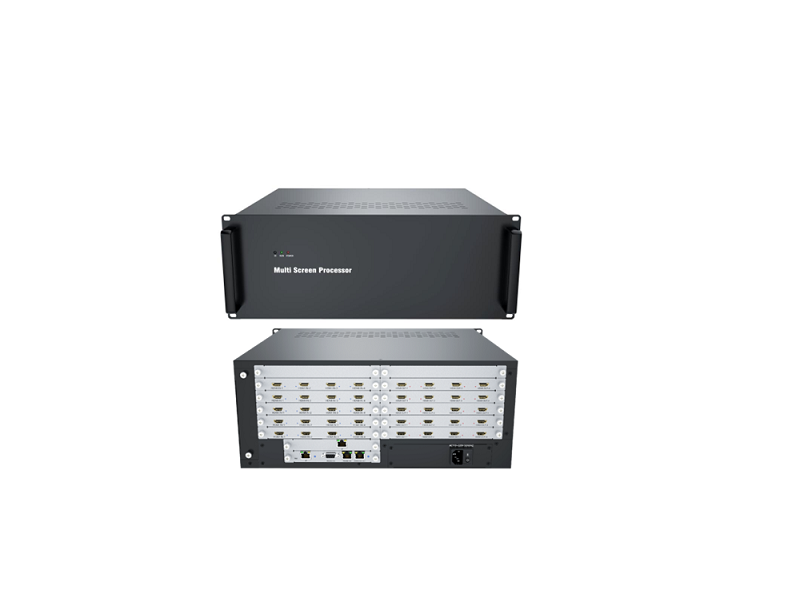

        HS-200U-S5系列LCD/LED拼接處理器有1U、2.5U、4U、7.5U四種機箱型號可供選擇，板卡采用插卡式結構設計，可以根據需求進行靈活配置。整機最多可實現60塊顯示屏的拼接組合顯示，可以滿足大部分拼接顯示項目的需求?？蓮V泛應用于安防監控、展覽展示、軍事指揮、視頻會議、商業顯示、政府公告等行業。

二、功能特性：

基本功能

• 采用純硬件FPGA架構，無操作系統，啟動速度快、穩定性高，啟動時間＜10S；

• 輸入輸出板、控制板、風扇等主要模塊均為插卡式設計；

• 最大支持60個顯示屏的任意拼接組合。

• 最大支持40路高清信號同時接入。

• 支持輸入信號的任意開窗、漫游、疊加。

• 最大支持單屏開8圖層，單張卡支持共享8窗

• 支持真60HZ圖像輸入輸出處理，內部采用RGB444無損處理，保證圖像百分百還原，不偏色無失真。

• 支持輸出端口映射，實現盲插。

• 采用19寸標準機箱設計。

• 支持無縫切換，設備內部集成高清信號處理機制，保證信號切換時無延時、無藍屏、無黑屏等中間過渡狀態。

• 支持智能去黑邊（輸入圖像任意裁剪），邊緣屏蔽，區域放大等畫面實時處理功能。

• 支持輸入信號自動探測，實時探測每一個輸入端口是否有信號接入，輸入板卡及客戶端軟件均有狀態指示。

• 支持矩陣切換，處理器內部集成矩陣功能，支持單個信號源開多個窗口同時顯示。

• 支持預操作模式，開啟該功能后所有窗口的操作將不會立馬生效，需點擊確認后，再一次性將所有操作生效。

• 可預存32個預案模式，一鍵調用。

選配功能

• 支持DVI信號、HDMI信號等格式輸入輸出板卡，能兼容各種常見分辨率。

• 支持CVBS信號、VGA信號、SDI信號等輸入辦卡，能兼容各種常見分辨率。

• 支持解碼功能，支持H.264及H.265視頻壓縮格式，選配支持電腦抓屏功能。

• 支持4K HDMI接口超高清信號輸入，最大支持分辨率為3840x2160。

• 支持內置音頻輸入功能，支持隨路音頻輸出。

• 支持輸入信號的字符疊加，可以通過控制軟件更改字體類型、大小、背景色、前景色、顯示位置等參數。

• 支持一個正常使用電源，一個備份電源。正常電源出現故障時，自動切換至備用電源。

• 支持輸入信號的實時網絡預監功能，避免重要場合切換信號出現誤操作；支持整個大屏信號的可視化回顯功能，實時掌控大屏顯示狀態。

• 支持矢量字幕顯示，可任意編輯顯示內容、字體、顏色等，開啟字幕后需要占一個窗口圖層。

• 支持超高分辨率靜態底圖顯示。開啟底圖時，默認占用最底層圖像窗口。

• 支持WEB控制/支持跨平臺控制，無需安裝任何客戶端軟件，支持網頁登錄控制；支持windows、IOS、MAC OS、Android、Linux、麒麟等各類操作系統跨平臺控制。

• 支持設備自動輪巡功能，支持預案輪巡、通道輪巡、自定義協議輪巡功能。

三、產品配置規格：

四、技術指標：

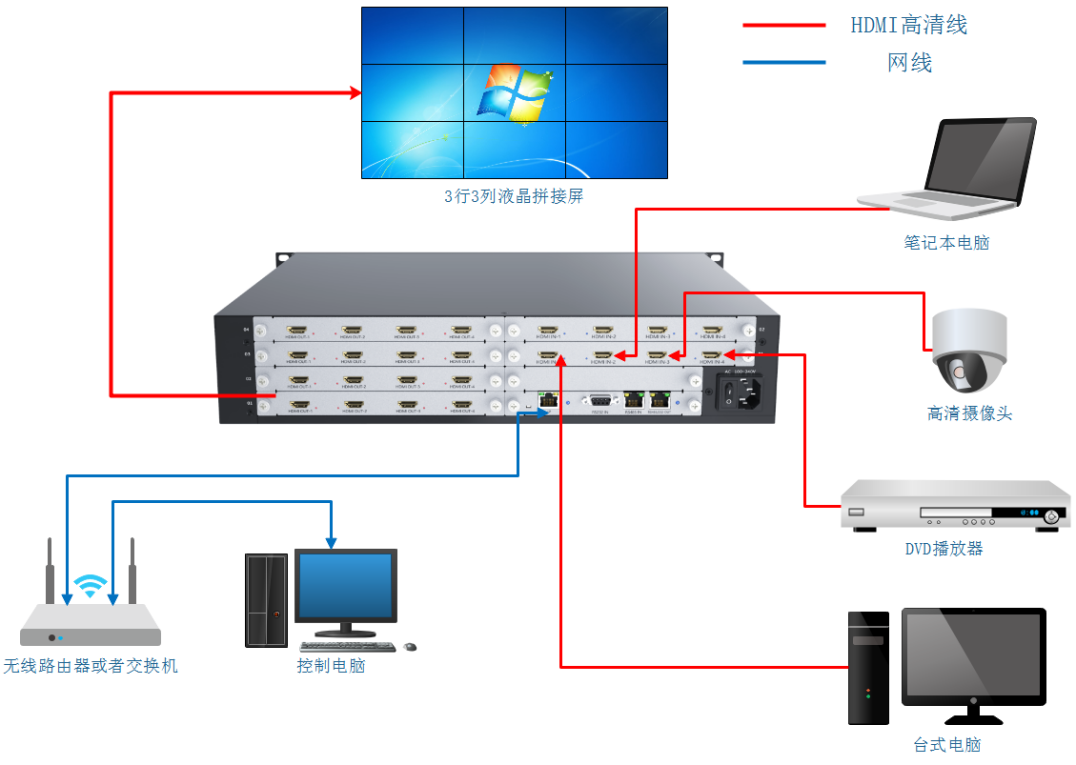

五、連接示意圖：
