32路模擬音視頻矩陣

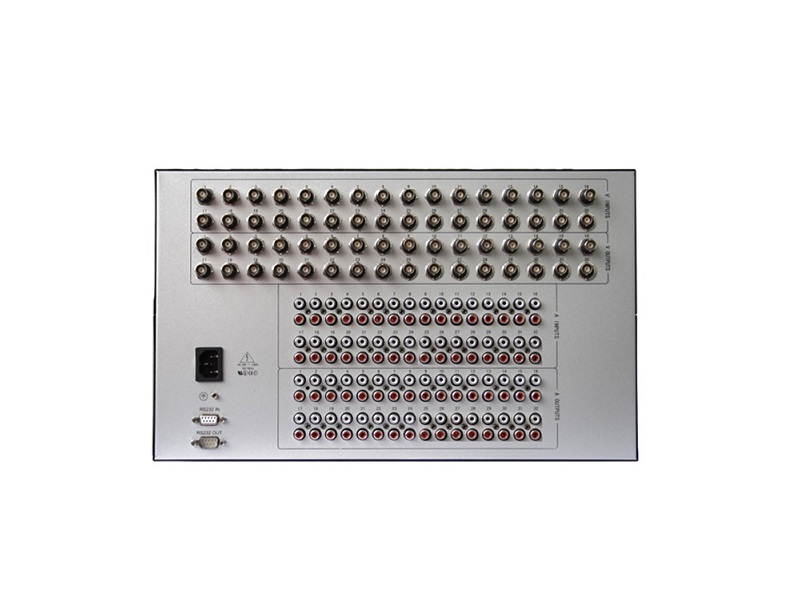

32進32出AV矩陣   32路BNC模擬視頻-32路RCA音頻-音視頻矩陣

32進32出AV矩陣：視音頻矩陣可以切換多種高解晰度的視頻信號到各種不同的顯示終端，如NTSC制式和PAL制式，復合視頻，以及平衡或非平衡立體聲音頻。使他們在一個完整的產品里面作到一系列的分配放大和切換。

32進32出AV矩陣采用高性能專業處理芯片，輸入輸出自帶緩沖設計，增強了現場抗干擾、防靜電、防雷擊等安全措施，使圖像輸出更加穩定清晰；設備自帶信號延長，長距離傳輸失真補償技術，保證信號長距離傳輸高保真輸出；支持高清電視（HDTV）信號，全貼片SMD工藝，特有ESD靜電保護功能；導電機箱設計，有效屏蔽濾波現場環境引起的干擾源；可設置ID地址實現多機級聯；32路進32路出AV矩陣的切換靈活：手動切換、遙控切換、電腦軟件、網絡、可設置自動循環等多種控制方式；完全符合19寸標準機柜設計。

32進32出AV矩陣特點：獨立的矩陣切換輸出；支持視/音頻獨立控制；支持三種控制切換方式：機箱面板按鈕切換、遙控器切換、軟件（RS-232串口）切換；前面板LCD狀態顯示，支持多通道同時切換，地址設置等功能；按鍵自動鎖定功能；支持預案管理和自動輪巡功能，可以設置32個場景預案設置，能任意設定輪巡時間和輸入輸出通道設置；前面板液晶屏自動屏保功能；掉電保護功能；AV矩陣有RS-232串行控制端口，可以完全兼容市場上的各種類型的拼接屏，如：三星、LG、松下、夏普、海爾、Barco、GQY、彩訊、飛利浦等，也完全可以兼容國內外各種智能中控，如：快思聰、快捷、AMX等。

32進32出AV矩陣 技術參數：

·   視頻帶寬：150MH（-3Db）滿載

·   亮色度干擾（多通道對一通道串擾和）：-50dB@10MHz，-40dB@100MHz

·   微分相位（I/0S）：0.05o(RL=150Ω)<1.28度，3.58MHz

·   微分相位誤差：0.1度,3.58-4.43MHz

·   微分增益（誤差）：0.05%(RL=150Ω)0.1%,3.58-4.43MHz

·   最大傳播延時：5Ns(±1nS)；切換速度：≤150ns

·   信號制式：NTSC3.58，NTSC4.43，PAL，SECAM

·   視頻輸入

·   信號類型：復合視頻；輸入電平：0.5V～2.0Vp-p

·   回波損耗：<-40dB@5MHz">-30dB@5MHz

·   阻抗：75Ω；連接器：BNC；最大直流偏置誤差：15mV

·   視頻輸出

·   信號類型：復合視頻；輸出電平：0.7Vp-p；回波損耗：<-30dB@5MHz

·   直流補償：±5mV；回波鎖相：0.3V～0.4Vp-p；阻抗：75Ω

·   連接器：BNC；最大直流偏置誤差：15mV

·   音頻參數

·   信號類型：非平衡立體聲；頻率范圍：20Hz～20KHz

·   總諧波失真+噪聲：0.05%@1kHz（額定電壓下）

·   共態抑制比CMRR：>75dB，20Hz～20KHz

·   信噪比（S/N）：>90dB；立體聲分離度：>80dB@1kHz；增益誤差：±0.1dB

·   音頻輸入

·   信號類型：非平衡立體聲；連接器：RCA

·   阻抗：>10KΩ；最大電平：+19.5dBu

·   音頻輸出

·   信號類型：非平衡立體聲；連接器：RCA；阻抗：>50Ω；最大電平：+21dBu

·   功耗：30～150W（視具體型號確定功耗）

·   串行接口：RS232-C,9孔D-Sub型連接器,端口2，3，5分別直通

·   串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控

·   電源：AC100～220V；50/60Hz；機箱面板：鋁合金氧化拉絲

·   6U機箱尺寸：480×250×264mm(長×寬×高）約12.0Kg
