4路數字矩陣

網絡編解碼矩陣   HS-6104K系列

一、產品介紹：

       HS-6104K系列網絡編解碼矩陣又稱數字矩陣，是專為網絡視頻監控系統設計的網絡視音頻解碼器，基于專業解碼處理器，支持4K解碼和1080P編碼。此高性能低功耗的處理器具有功耗低、體積小、滿足寬溫工作環境的特點。設備采用Linux操作系統，具備良好的設備穩定性及優異的解碼能力。設備支持多種網絡傳輸協議、多種碼流的傳輸方式，為網絡視音頻解碼輸出、大型電視墻解碼、拼接分割上墻等服務提供強有力的支持。

       常用規格（不含HDMI輸入）：HS-6104K（4路HDMI輸出）、HS-6106K（6路HDMI輸出）、HS-6108K（8路HDMI輸出）、HS-6110K（10路HDMI輸出）、HS-6112K（12路HDMI輸出），最大規格HS-6172K（72路HDMI輸出）。

       常用規格（含HDMI輸入）：HS-6104K-4H（4路HDMI輸入輸出）、HS-6106K-6H（6路HDMI輸入輸出）、HS-6108K-8H（8路HDM輸入I輸出）、HS-6110K-10H（10路HDMI輸入輸出）、HS-6112K-12H（12路HDMI輸入輸出）、HS-6136K-36H（37路HDMI輸出）。

二、產品特點：

1、設備采取模塊化結構設計，一臺機可根據需求由多模塊裝配而成；

2、單模塊：帶1路HDMI2.0輸出；

3、可選配HDMI編碼輸入；

4、設備結構：采用多模塊設計，1U標準機箱可裝配4個模塊，2U機箱最多12個模塊，4U機箱最多24個模塊，8U可實現48模塊，在有需求時，可定制12U、16U等更大機型，多機可級聯；

5、設備另配RS485等標準接口。

三、產品功能：

3.1單模塊解碼功能

◆支持4K@60fps H.264/H.265/VP9解碼，支持多路視頻源同時解碼，支持同編同解；

◆單模塊支持2路4K、9路1080P、18路720P、36路D1視頻解碼；

◆支持4K、500W、300W、200W、130W等標準視頻解碼；

◆支持標準ONVIF接入；

◆支持RTSP直接視頻取流；

◆支持視頻文件播放。

3.2單模塊編碼功能（可選配HDMI輸入，最高支持1080P編碼輸入）：

◆支持1個HDMI2.0信號接入編碼；

◆支持H.264/AVC BP/MP/HP@level4.2，最大可至1920x1080@100fps格式編碼；

◆支持H.265/HEVC MP@level4.1, 最大可至1920x1080@100fps (4096x4096@10fps with TILE)格式編碼;

◆支持 YUV/RGB 視頻源旋轉和鏡像。

◆支持JPEG Baseline編碼；

◆支持編碼1080P、720P等分辯率；

◆支持動態碼率、幀率、分辨率調節；

◆支持編碼后視頻流加密。

3.3單模塊輸出

◆支持1個HDMI2.0接口輸出；向下兼容HDMI1.3等版本；

◆支持1個HDMI2.0輸出3840×2160@60fps；

◆單屏支持最大36屏分割 。

3.4單模塊網絡：

◆帶1個10/100/1000Mbps自適應網口。

3.5單機功能：

◆單機由多模塊組成，功能相當于多模塊的整合；

◆帶2個USB口（ USB操作控制功能待開發）；

◆帶RS485接口，支持接入各類模塊設備；

◆帶RESET硬復位出廠；

◆帶音頻輸入與輸出。

3.6 單屏開窗功能： 可任意開窗，最多可開36層窗口。

四、訂貨規格：

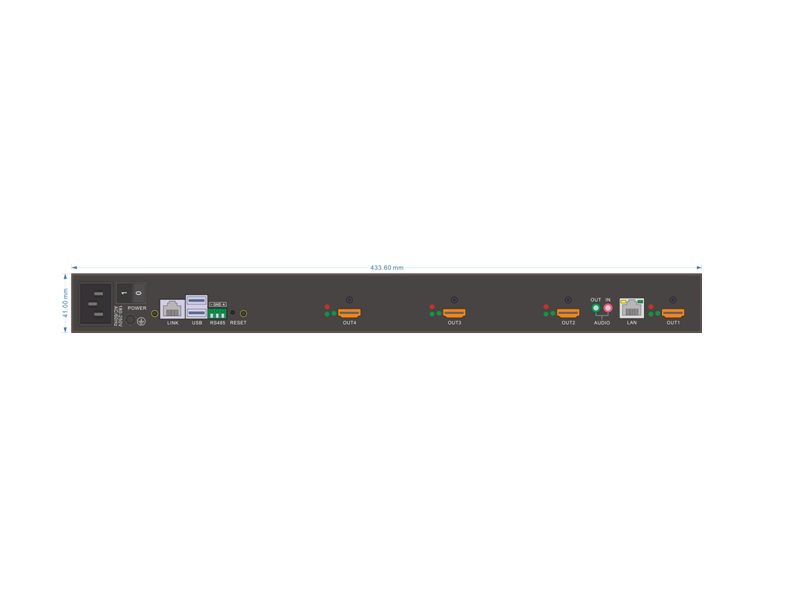

五、產品圖片及尺寸：

六、連接示意圖：
