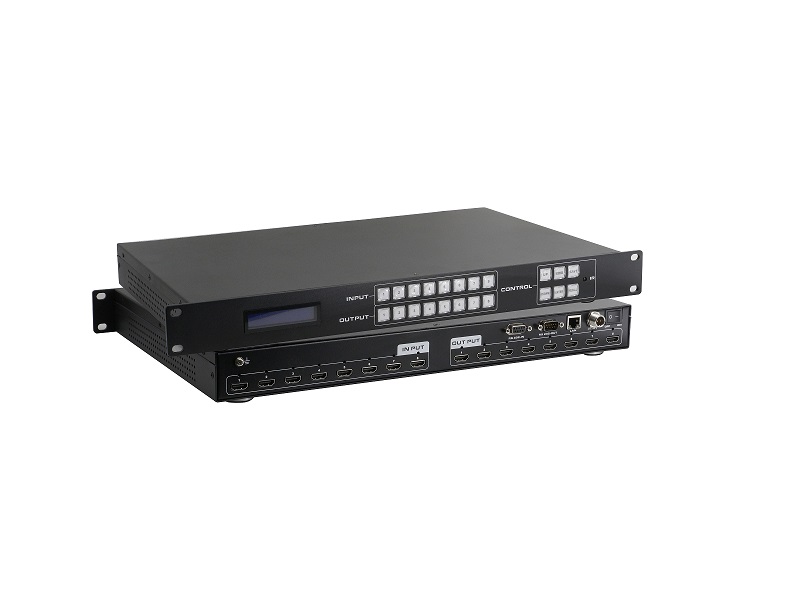

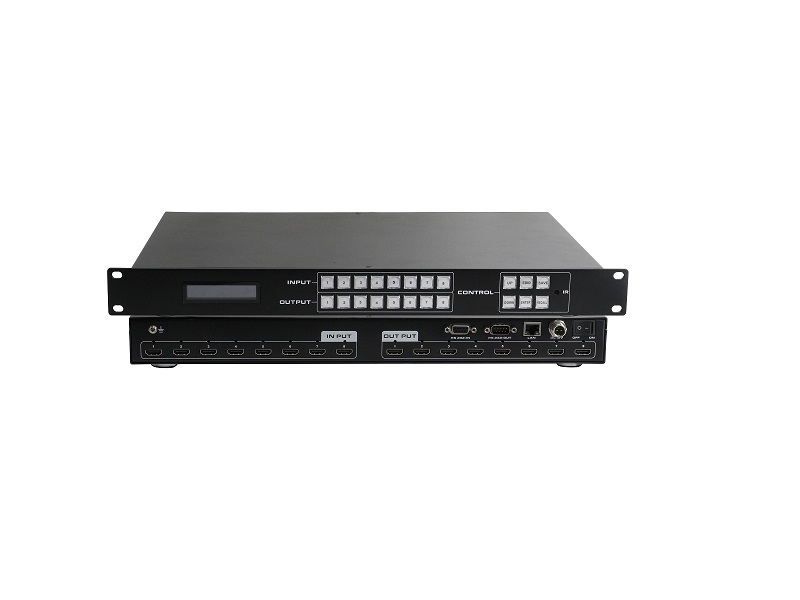

HS-68X-800-E系列HDMI高清矩陣，8路HDMI輸入，8路HDMI輸出；廣電級前面板水晶按鍵、紅外遙控控制、Web網頁可視化控制、“2” 鍵式控制方式、移動端APP控制；
名稱 HDMI固化高清矩陣
型號 HS-68X-800-E
產品編碼 D318
產品詳情相關文件

HDMI固化高清矩陣   HS-68X-800-E

一、產品介紹：

       HS-68X-800-E系列HDMI固化高清矩陣，可連接8路HDMI信號源到8個顯示器。每一路HDMI輸出都支持1080p到4K全高清格式，以及所有的3D格式。支持獨立的EDID控制。通過提供的IR遙控裝置、RS-232和TCP/IP，或者通過前面板的選擇按鍵來選擇，任何信號源在任何時候、任何顯示器上都可以被識別?？刂品绞剑骸?” 鍵式控制方式、紅外遙控控制、軟件控制，軟件可對輸入輸出通道自定義名稱、場景保存、一鍵調用等多功能；軟件控制方式操作簡單，易上手。

二、產品特性：

  • 帶屏高端按鍵（普通控制），兩鍵式切換；

  • HDMI V1.4 支持: 4K x 2K@30Hz,1080P@120Hz,and 1080P 3D@60Hz；

  • Deep Color 支持48/36/30/24-bit；

  • 支持LPCM 7.1CH, 杜比True HD, 杜比數字+和DTS-HD Master Audio 傳輸；

  • 持任意信號源在多個顯示器上同時顯示；

  • 支持任意HDMI顯示器隨時查看任意HDMI信號源；

  • 8個輸入端口支持獨立EDID；

  • 支持RS-232, 遙控, 面板控制以及TCP/IP 控制；

  • 前面板LCD 顯示屏反饋實時狀態；

  • 航空式螺旋電源接口，為電源的穩定性保駕護航；

  • 采用廣電級別專用按鍵，觸感良好；

三、技術指標及訂貨規格：


名稱
4*4 HDMI固化高清矩陣
8*8 HDMI固化高清矩陣
16*16 HDMI固化高清矩陣
型號
HS-68X-400-E
HS-68X-800-E
HS-68X-1600-E
支持視頻分辨率
480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/30/50/60Hz, 4K@30Hz, 1080P3D@60Hz
接口
1×RS-232 IN,1xRS-232 OUT, 1xRJ-45(控制)
輸入端口
4路HDMI輸入輸出
8路HDMI輸入輸出
16路HDMI輸入輸出
靜電保護
人體放電模式:   ± 8kV (氣隙放電)     ± 4kV (接觸放電)
控制
前面按鍵，RS232，LAN等控制方式
電源
AC:110V-240V 50/60Hz    DC:12V2A
輸入電壓
電源 100VAC ~ 260VAC, 50/60 Hz
電源 100VAC ~ 260VAC, 50/60 Hz電源 100VAC ~ 260VAC, 50/60 Hz
功耗
8W（最大）
12W（最大）16W（最大）
尺寸(mm)
482 mm (W)×288 mm (D)×44 mm (H)
482 mm (W)×288 mm (D)×44 mm (H)
482 mm (W)×288 mm (D)×44 mm (H)
重量
5 Kg
8Kg
10Kg
工作溫度
0 oC~40 oC/32 oF~104 oF
0 oC~40 oC/32 oF~104 oF0 oC~40 oC/32 oF~104 oF
存儲溫度
?20 oC~60 oC/?4 oF~140 oF
?20 oC~60 oC/?4 oF~140 oF?20 oC~60 oC/?4 oF~140 oF


四、連接示意圖：



五、部分軟件界面：
