16路卡儂音頻光端機，采用數字編碼技術，音頻接口為XLR(卡儂座),可將卡儂音頻信號、數據信號、開關量信號及以太網信號，單模單纖光纖傳輸；音頻采用24Bit AD/DA,128K采樣，演播級傳輸質量；
名稱 16路卡儂音頻光端機
型號 HS-8016XLR
產品編碼 A1020
產品詳情相關文件

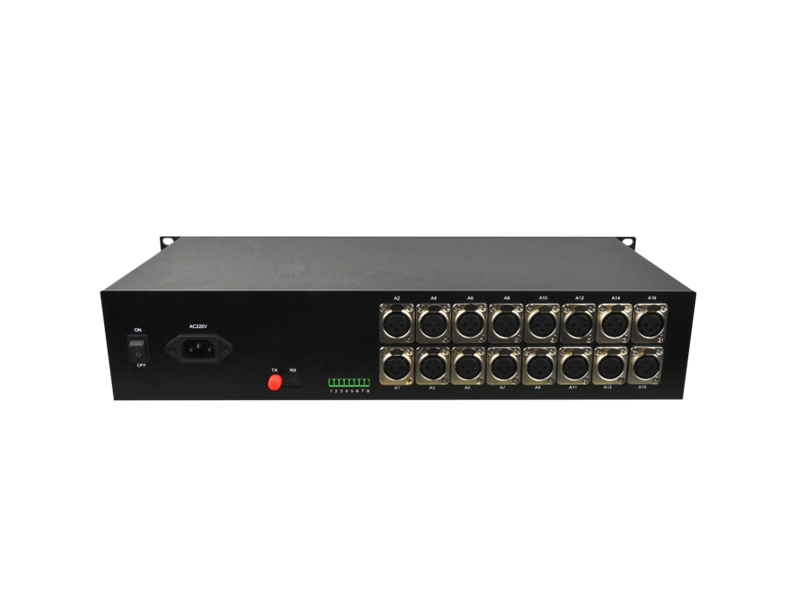

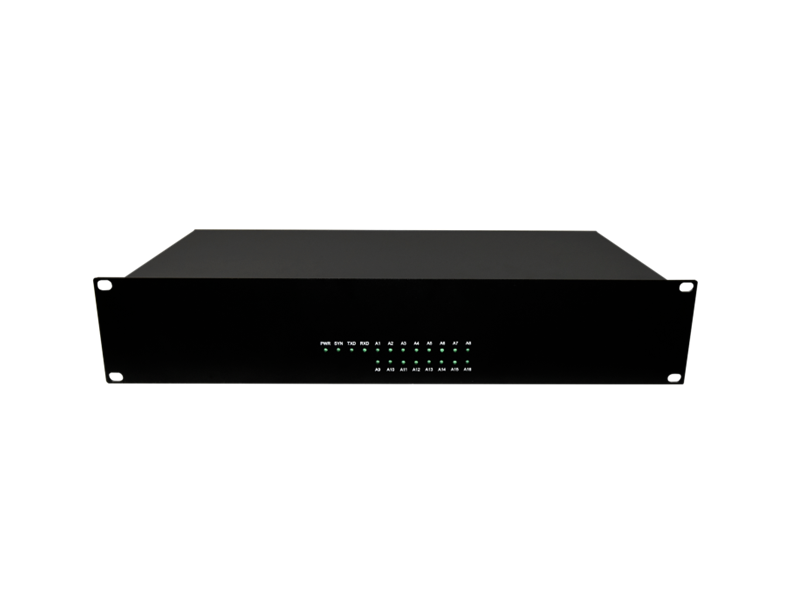

機架式 16路卡儂頭(XLR)廣播音頻光端機

一、產品介紹：

      HS-8016XLR系列16路綜合復用音頻光發射端、接收端采用數字編碼技術，音頻接口為XLR(卡儂座),可將音頻信號、數據信號、開關量信號及以太網信號通過一根單模光纖實現遠距離雙向傳輸，最大可將信號不失真無中繼地傳輸100Km。音頻接口采用24Bit AD/DA,128K采樣，演播級傳輸質量?？梢耘渲贸?路雙向音頻與16路單向音頻方式。

二、產品特性：

  • 機架式支持單路、2路、4路、8路雙向音頻傳輸；

  • 機架式支持10路、12路、16路單像音頻傳輸；

  • 全數字光纖傳輸平臺、同平臺多業務靈活配置；

  • 鋁合金陽極氧化外殼,IP40防護等級;

  • 音頻接口為XLR卡儂頭平衡接口，高動態范圍；

  • 可提供桌面式，4U機架插卡式多種方式；

  • 單纖傳輸，可選雙纖；

  • 音頻采用24Bit AD/DA,128K采樣，演播級傳輸質量；

  • 音頻接口提供三級防雷功能，能通過ITU-T K.21(10/700 μS),共模:6KV,阻抗(40 Ω)的測試；

  • 全數字光纖傳輸平臺、同平臺多業務靈活配置

  • 音頻接口為XLR卡儂頭平衡接口，音頻供電電源為大功率環形變壓器,+-18V供電，高動態范圍；

  • 可以檢測收無光時，遠端設備是掉電或斷纖

  • 提供雙向異步數據(正向和反向)

  • 異步數據，傳輸速率110-115.200Kbps以上

  • 異步數據可為RS232/RS485/RS422/ Manchester碼

三、技術指標：

音頻

信號電平：0.5-4Vp-p

輸入/輸出阻抗：600Ω（非平衡或平衡）

AD/DA位寬： 24Bit

采樣頻率： 128K

帶寬：20Hz-20KHz

總諧波失真：<1%

信噪比（SNR）：＞85dB

連接端子:   XLR(卡儂)平衡接口

光學

工作波長：1310nm、1550nm

光纖：單模9/125um

光接口：FC 、SC、ST

光纖傳輸的距離受限于光學路徑的損耗以及由于連接端子、接頭、接插板而造成的附加損耗。傳輸距離也可能受到光纖帶寬的限制。

電氣和機械特性

電壓：AC165V ~ 265V；DC –48V；DC +24V；

功耗：≤5W；

環境指標：

工作溫度：-10℃—+70℃

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：    ＞100,000小時

四、連接示意圖

五、產品規格：

產品功能描述
16路純音頻數字光端機,24bits采樣，采樣精度128K,音頻接口為XLR
業務端口描述
16路音頻卡儂接口，1路光纖接口
電源
AC 220V或DC-48V(電源可選)
產品尺寸
485（長）X365（寬）X110（高）mm 19 2U英寸機架式
重量
2．2kg/臺
