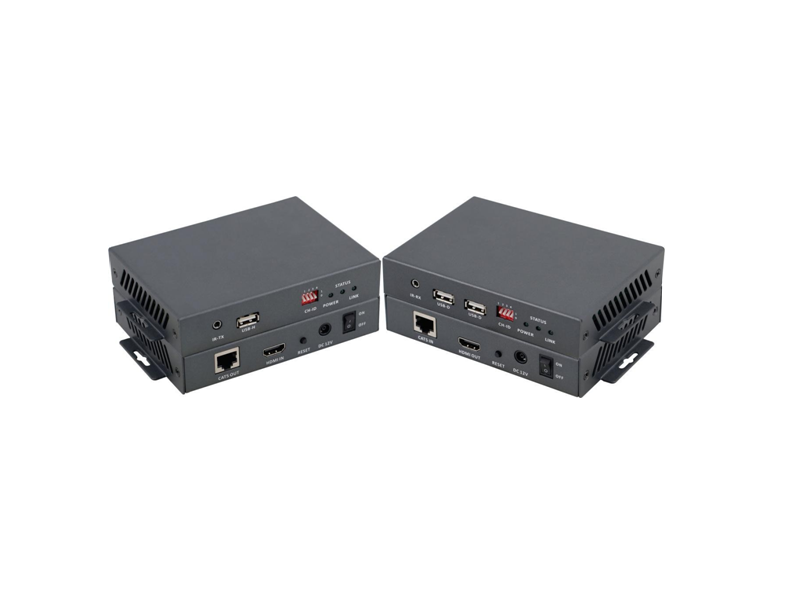

KVM UHDT傳輸器   HS-UHDT-BJ300

一、產品介紹：

       HS-UHDT-BJ300系列KVM延長傳輸器，采用UHDT協議，將HDMI、IR紅外、USB信號在一根到0-100米網線（CAT5E/CAT 6/CAT 7）傳輸，實現HDMI+USB數據KVM功能，為用戶提供遠程控制設備，支持HDTV 格式，支持HDMI1.2、HDCP1.4 和單向紅外傳輸最大分辨率可達1080p@60Hz。前面板上可視化的指示燈，用戶將更容易了解設備的工作情況、現狀。而且HS-UHDT-BJ300也可以連接到網絡交換機，實現一對多功能。該設備廣泛應用于會議室、軍事、銀行、政府、醫療等領域。

二、產品特性：

• 發射端支持HDMI輸入（音視頻）； 接收端HDMI輸出（音視頻）；

• 支持內嵌音視頻、IR紅外、USB鍵盤鼠標；

• HDMI音視頻、USB鍵盤鼠標功能，實現遠程控制；

• 采用TC/IP網絡協議，H.265網絡組播協議；

• 支持點對點、點對多傳輸；支持交換機網絡配置，實現靈活配置；

• 使用UTP Cat5e/6/7電纜可傳輸0-100米; 布線標準為IEEE-568 B

• 最高分辨率達到1080P@60Hz;

• 支持紅外（38Khz）信號傳回控制;

• HDMI 1.2和HDCP 1.4標準;

• 體積小，輕薄設計，抗干擾能力強;

• 接收機支持級聯，實現一發多收（多達253個點）;

• 兼容性好，可自動匹配信號源和顯示設備;

• 內置自動調節系統，使圖像平滑、清晰、穩定;

• 可選裝POE模塊，實現POE供電（可選）；

三、技術指標：

四、產品功能介紹：

發射端前面板	發射端后面板
1、IR-TX:   紅外發射接口； 2、USB-H: USB 連接接口； 3、CH-ID: DIP 撥碼，設置網絡配對 ID 號使用，只有在 ID 相同的情況下才能發送信號； 4、POWER: 電源指示燈； 5、STATUS:   工作指示燈； 6、LINK: 連接狀態指示燈；	7、CAT5 OUT: 網口； 8、HDMI IN: HDMI 輸入接口； 9、RESET: REST 按鈕，按住 5 秒恢復出廠設置； 10、DC 12V: 12V 直流電源輸入接口； 11、OFF/ON: 電源開關；
接收端前面板	接收端后面板
1、IR-RX: 紅外接收接口； 2、USB-D: USB 接口連接 USB 鼠標或鍵盤； 3、USB-D: USB 接口連接 USB 鼠標或鍵盤； 4、CH-ID: DIP 撥碼，設置網絡配對 ID 號使用，只有在 ID 相同的情況下才能發送信號； 5、POWER: 電源指示燈； 6、STATUS:   工作指示燈； 7、LINK: 連接狀態指示燈；	8、CAT5 OUT: 網口； 9、HDMI OUT: HDMI 輸出接口； 10、RESET: REST 按鈕，按住 5 秒恢復出廠設置； 11、DC 12V: 12V 直流電源輸入接口； 12、OFF/ON: 電源開關；

五、連接示意圖：

注：CH-ID是一個可調的DIP開關.用戶必須為T和 R保留相同的 ID，然后才能傳輸音頻和視頻信號?？偣灿?/span>16個不同的ID，這意味著它可以連接起來。16不同的信號(也取決于網絡交換機)。通過這種方便的 DIP 開關，用戶可以實現靈活的一對多配置。

六、訂貨規格：
