1-8路串口光貓（單數據）

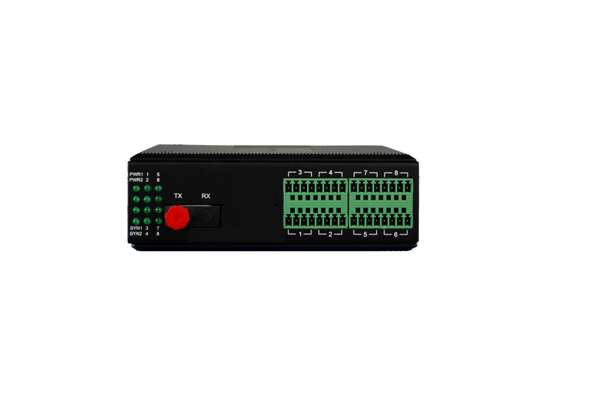

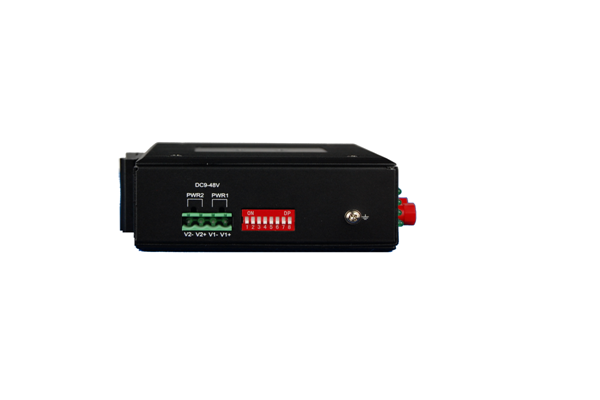

工業軌式1-8路串口光貓   HS-FCP-D1G/R1G/Q1G

一、產品介紹：

HS-FCP-D1G/R1G/Q1G系列工業級數點對點光貓，提供1-8路RS232/422/485在光纖中傳輸，1路RS485/422/232數據 其中一種；HS-FCP-D1G/R1G/Q1G系列工業級數點對點光貓，提供1-8路RS232/422/485在光纖中傳輸，1路RS485/422/232(3種同時存在，DIP開關選擇)；R：232；Q：232數據；突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性。

二、產品特性：

? 提供1-8路獨立串口(RS232/422/485可選)通道，通道相互物理隔離；

? 支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓撲結構支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓撲結構支持點對點網絡拓撲結構；

? 電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞；

?   RS232/485/422三種數據接口可選,RS232支持3線RS232(TXD,RXD,GND), 支持流控CD,DSR,CTS,

?   RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據；

? 串行口接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準；

?   支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護；

?   符合工業四級電磁兼容性要求；

?   超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；

?   無風扇高效散熱，降低修復時間；

?   IP40外殼防護等級，能夠經受住惡劣環境的考驗；

?   導軌或壁掛式安裝；

?   寬溫型：工作溫度-40℃~ +85℃；

?   所有型號皆通過100%烤機測試，保修期：5年；

三、技術參數

u 光纖部分

多模光纖:

50/125um 或 62.5/125um，

傳輸距離：      2Km   多模光纖，衰減(3dbm/km )

波長:         850nm

發射功率:     -12dBm(Min) ～ -9dBm (Max)

接收靈敏度:   -28dBm(Min)

鏈路預算:     16dBm

單模光纖:

8/125um 或 9/125um，

傳輸距離:     20Km   單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)

波長:          1310nm（超長距離傳輸時選用1550nm波長）

發射功率:      -9dBm(Min) ～-5dBm (Max)

接收靈敏度:    -27dBm(Min)

鏈路預算:     18dBm

u   RS232/422/485接口

速    率：   0-115200 Bps

接口特性：   EIA RS232RS422 RS485標準

連 接 器：   鳳凰接線端子

u   電氣和機械特性

系統電源：    冗余雙電源輸入DC9-48V/AC9-48V

功耗：        ≤5W

外觀結構:       133mm(長) x 120mm(寬) x 40.0mm(高)

u   環境指標

工作溫度：    -40℃—+85℃（工業級）

儲存溫度：    -40℃—+85℃

工作濕度：    0%—95%（無凝結）

MTBF：        ＞500,000小時

四、連接示意圖：

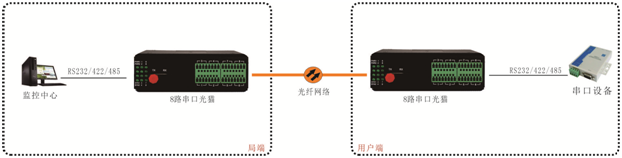

點對點（Point to Point）應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離:

五、訂貨規格：
