HDBaseT地插接收端

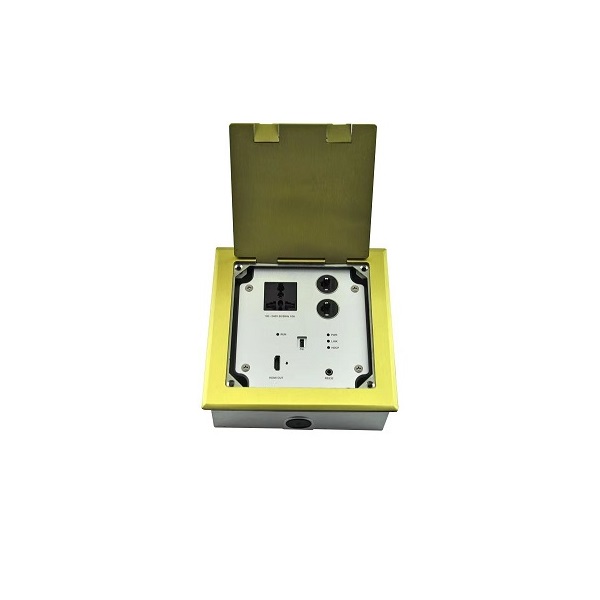

HDBaseT地插接收端 HS-DC170HDRX

HS-DC170HD系列HDBaseT接收端地插是一款HDBaseT地面安裝的雙絞線信號延長器接線盒，網線接入后 HDMI 信號輸出給顯示設備，與 HDBaseT系列傳輸器搭配使用，實現遠距離（70 米）傳輸高清信號。設備不僅能夠傳輸高清圖像信號，而且支持 HDCP 和 CEC 功能。對于圖像清晰度極高的高分辨率數字信號，本延長器可在低成本的網線解決方案上，完美的加大其傳輸距離。支持拓展卡儂母頭、卡儂公頭、3.5音頻、BNC、視頻頭、音響座、5類/6類網口、光纖、USB3.0、HDMI接口；

二、產品特性：

1、最高支持 1080P/UXGA 高清輸入，輸出分辨率與輸入相同；

2、支持HDMI1.4，兼容HDCP；支持CEC功能、EDID自動檢測功能。

支持HDBaseT協議；

支持 3D 4K2K；

5、面板氧化噴砂處理；

6、支持RS232透傳功能；

三、技術指標：

設備在不斷改進更新中，性能參數可能會有變動，恕不另行通知。

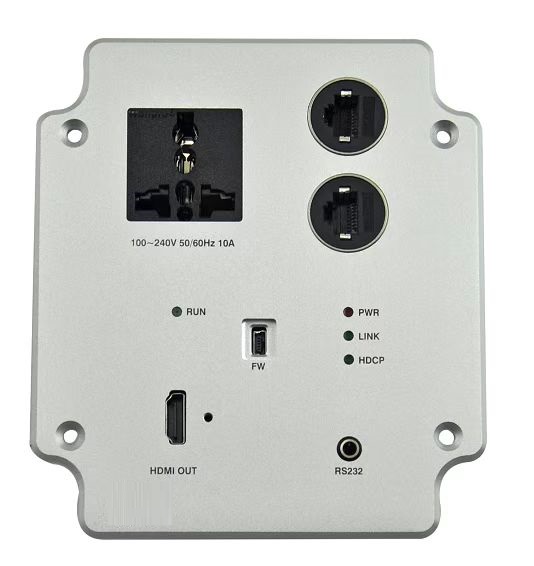

四、外觀說明：

五、連接示意圖：

四、安裝說明

1、開孔尺寸

2、產品安裝

（1）第一步 按廠家提供的開孔尺寸或實物產品開孔（把底盒放入并固定）。

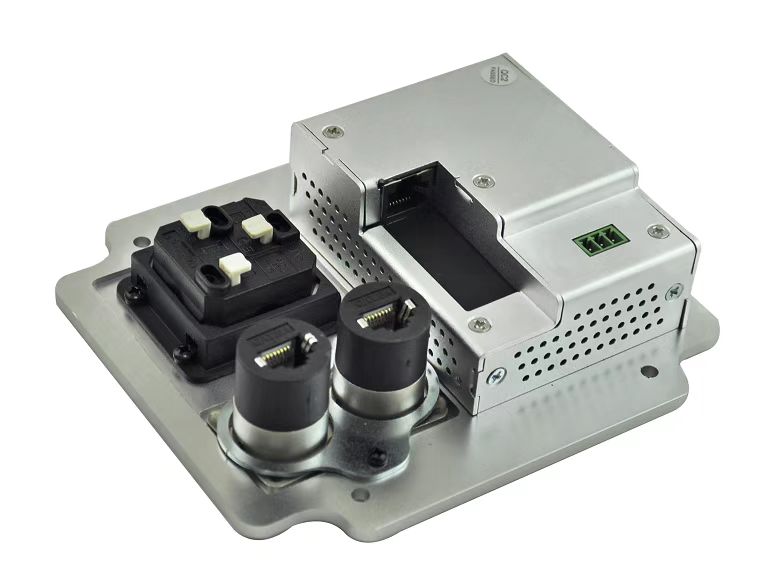

將HDBaseT模塊取出，對應接入電源，雙絞線水晶頭,后將HDBaseT模塊放入盒中并固定。

放入加高銅柱調節接口板高低，后用螺絲固定。

將地插面板與底盒固定。
