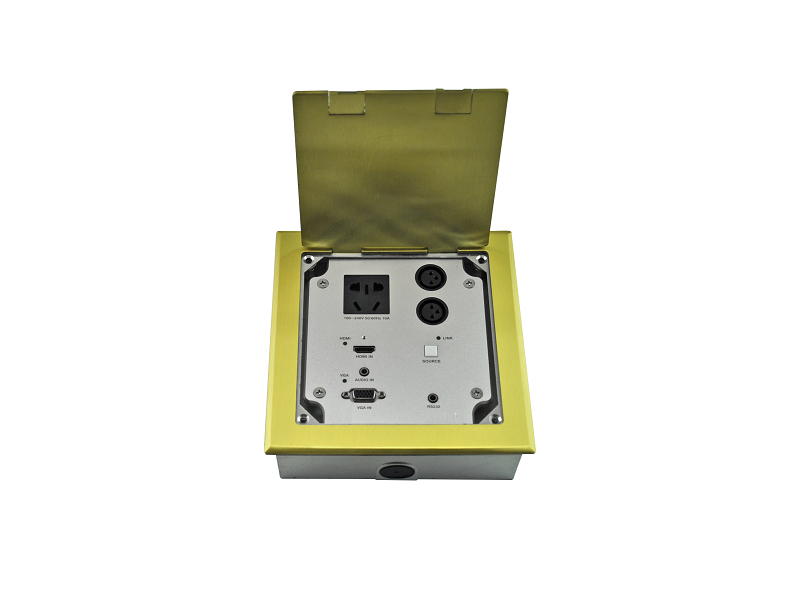

HS-DC170HD系列HDBaseT地插發射端（可藏式接線盒）是一款適合地面安裝的接線盒，帶高清轉換及長距離傳輸，將VGA、3.5mm音頻、HDMI 信號可通過單根 CAT5、5e 及 6 類網線輸出高清視頻信號、音頻信號、傳輸距離 70M，安裝布線便利
名稱 HDBaseT地插發射端
型號 HS-DC170HD
產品編碼 A121
產品參數
名稱
HDBaseT地插發射端
型號
HS-DC170HD
產品編碼
A121
我知道了
產品詳情相關文件

HDBaseT地插發射端    HS-DC170HD

一、產品介紹：

HS-DC170HD系列HDBaseT地插發射端（可藏式接線盒）是一款適合地面安裝的接線盒，帶高清轉換及長距離傳輸，將VGA、3.5mm音頻、HDMI 信號可通過單根 CAT5、5e 及 6 類網線輸出高清視頻信號、音頻信號、傳輸距離 70M，安裝布線便利；采用全數字式零壓縮技術，實現視頻圖像點對點以及音頻的完美傳輸。最高分辨率 1920x1080P 60Hz；支持 HDCP 解碼（選配），可接藍光播放器，具有高可靠性和卓越的高分辨率圖像性能。

二、產品特性：

  • 通過單根網線輸出高清視頻信號、音頻信號、傳輸距離70M；

  • 支持1920x1200 1080P60Hz高清信號；

  • 輸入支持：VGA+Audio、HDMI；

  • 支持HDBaseT協議；

  • 支持RS232透傳功能。

三、技術指標：

產品尺寸

面板: 180mm*180mm*4mm

盒體： 172mm*172mm*66mm

視頻參數

輸入視頻接口：VGA DB15針，HDMI TYPE

VGA最大幅度：1.0Vp-p

VGA輸入阻抗：75Ω

支持分辨率：最高1920x1080P 60Hz

位時鐘抖動:<0.2UI

最大傳輸延時：5nS(±1nS)

信號類型：DVI1.0規范中的DVI-D全數字T.M.D.S信號

信號強度T.M.D.S：800mVp_p

DDC：內置DDC管理器

HDCP：支持HDCP1.4

HDMI:1.4版本

輸出接口：RJ45/8芯+PoC

輸出幅度：1000mV

輸出阻抗：100Ω

速率：20Gbps

支持傳輸線纜長度：70m

音頻特性

增率：0dB；總諧波失真 + 噪聲：0.05%@1kHz   （額定電壓下）

頻率響應：20Hz~20kHz;共態抑制比（CMRR）：（CMRR） >75dB@:20Hz~20kHz

音頻輸入

信號類型：立體聲、非平衡; 接口：3.5mm 耳機插孔 (3.5 音頻輸入信號與VGA信號同步 )，HDMI

阻抗：>10KΩ; 最大電平：+21dBu音頻分離輸出

接口：3P 鳳凰端子；類型：立體聲、非平衡

供電

電源輸入接口：3P鳳凰端子，DC24V 輸入

電流：0.75A

直流24V輸出，給相鄰的一個供電

功率：≤20W

相對濕度：20%~95%

存儲環境溫度：-20°C~+150°C

工作環境溫度：-10°C~+55°C

相對濕度：20%~95%



開孔尺寸( 單位：mm）


四、連接示意圖：
