HDBaseT桌插發射端

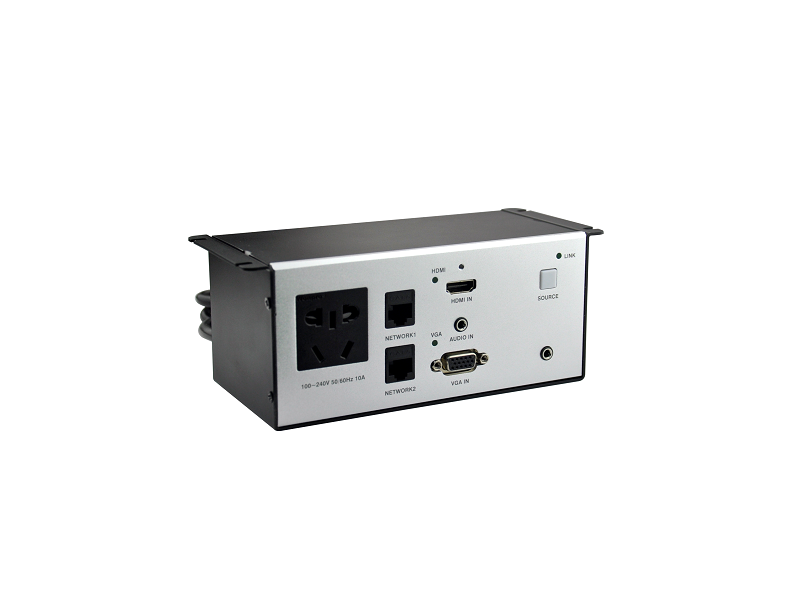

HDBaseT桌插發射端     HS-U170HD

一、產品介紹：

HS-U170HD系列HDBaseT桌插（可藏式接線盒）是一款適合桌面安裝的滑蓋式接線盒，帶高清轉換及長距離傳輸，將VGA、音頻、HDMI 信號通過單根 CAT5，5e及6類網線輸出高清視頻信號、音頻信號、傳輸距離 70M，安裝布線便利；采用全數字式零壓縮技術，實現視頻圖像點對點以及音頻的完美傳輸。最高支持 1920x1080P 60Hz 信號；支持HDCP 解碼（選配），可接藍光播放器，具有高可靠性和卓越的高分辨率圖像性能。

二、產品特性：

• 通過單根網線輸出高清視頻信號、音頻信號、傳輸距離70M；

• 支持1920x1200 1080P60Hz高清信號；

• 輸入支持：VGA+Audio、HDMI；

• 支持HDBaseT協議；

• 支持RS232透傳功能。

三、技術指標：

• 產品尺寸       185mm*80mm*75mm

• 視頻參數       輸入視頻接口：VGA DB15針，HDMI TYPE

•                VGA最大幅度：1.0Vp-p

•                VGA輸入阻抗：75Ω

•                支持分辨率：最高1920x1080P 60Hz

•                位時鐘抖動:<0.2UI

•                最大傳輸延時：5nS(±1nS)

•                信號類型：DVI1.0規范中的DVI-D全數字T.M.D.S信號

•                信號強度T.M.D.S：800mVp_p

•                DDC：內置DDC管理器

•                HDCP：支持HDCP1.4

•                HDMI:1.4版本

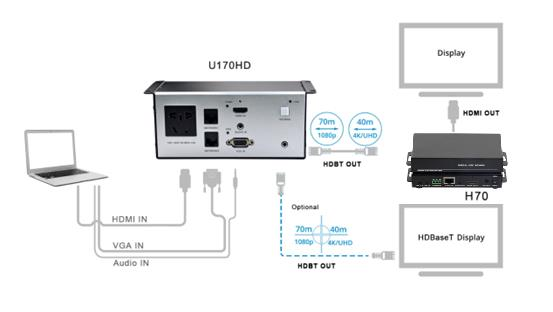

四、連接示意圖

可選電源類型
