2路高清融合拼接器

高清融合拼接器   HS-V200-QJ

一、產品介紹：

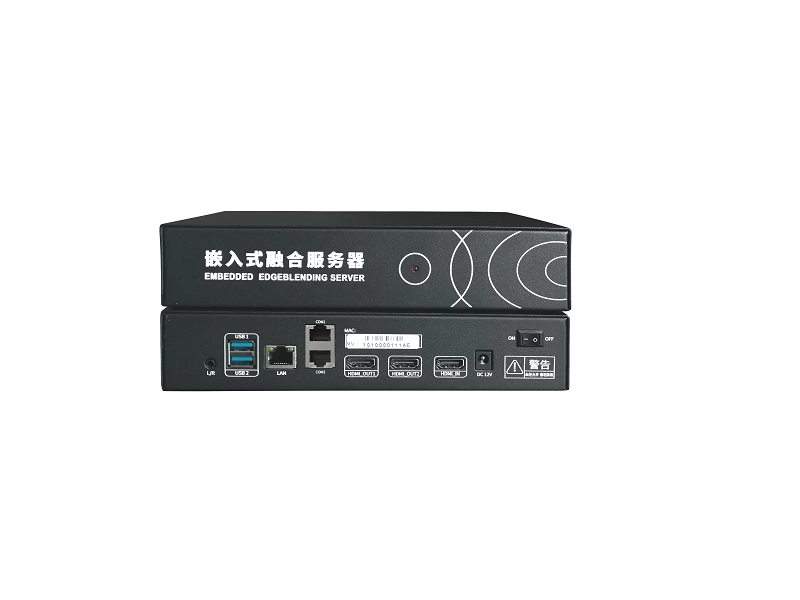

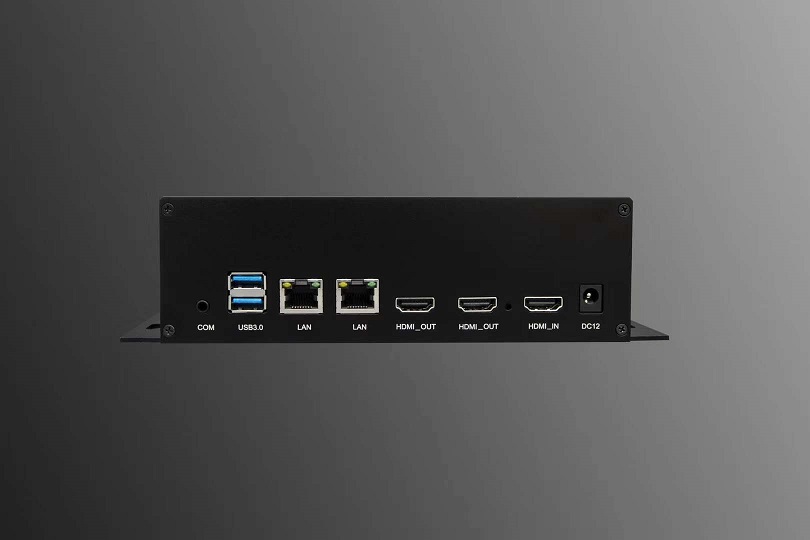

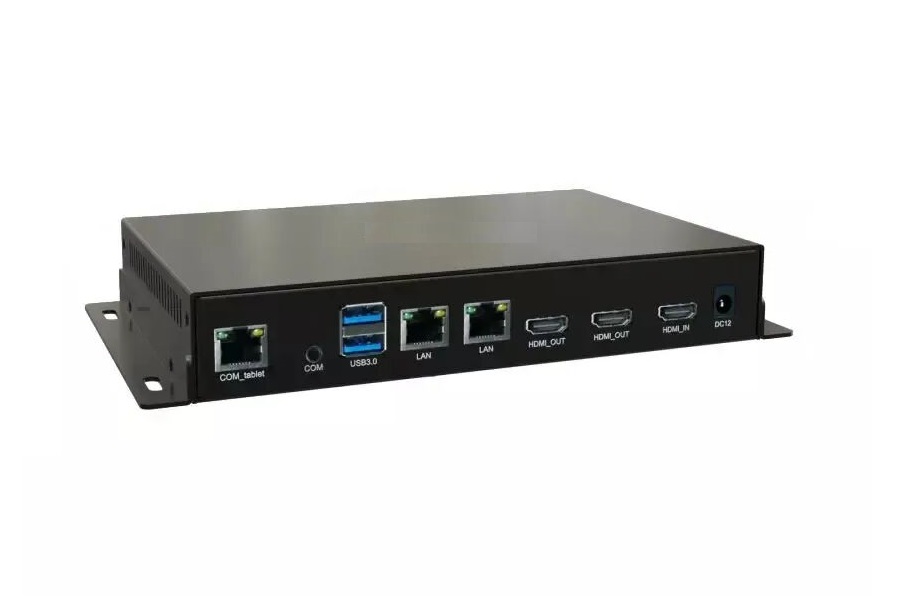

       HS-V200-QJ系列高清融合拼接器，采用嵌入式主機高集成：主機帶有1個串口、1路3.5音頻輸出、2個USB3.0接口、2個千兆網口（選配）、2個HDMI輸出、1路HDMI輸入、電源輸入接口。主機內嵌華為-海思系列處理器，瑞昱RTD 1296芯片，畫質還原度高于其他芯片，性能穩定。采用Linux嵌入式一體結構，無需安裝操作系統，無需安裝軟件。無系統崩潰和中病毒的風險，大幅降低維護成本。

       HS-V200-QJ系列高清融合拼接器，嵌入式純硬件架構，運行穩定，免維護；開機自運行，支持7*24小時運行；具備超強幾何校正功能，可調節任意弧面、平面、90度角等不同形狀投影幕的顯示效果且無縫拼接融合；廣泛應用于音視頻領域、投影機顯示、全景音視頻、展覽展示、寬幅游戲、邊緣融合、顯示投影拼接、菜單顯示屏、展覽展廳、信息發布、數字標牌、文化展覽、指揮中心操作臺等多個領域；

二、產品特性：

• 1路HDMI輸入，2路HDMI輸出；

• 2個USB3.0接口，可使用USB有線/無線鍵盤來控制；

• 1路3.5音頻輸出，無損音樂連接本地音頻設備；

• 支持弧面、平面、異型、多行多列等不同投影幕融合；

• 無線拼接融合，操作簡單、易上手；

• 嵌入式架構，無需安裝操作系統，無需軟件；

• 終身維護，免升級；

• 支持自帶固態硬盤/內存，存儲視頻圖片內容播放源（選配）；

• 定制開發使用環境視頻融合素材（選配）；

• 支持多臺級聯拼接融合，廣泛應用全景投影領域；

• 支持1-多路融合拼接通道，可提供多臺集中管理；

• 圖像矯正：支持弧形、矩形、桶形、球形等各種投影幕矯正；

三、技術指標：

四、連接示意圖：

五、鍵盤控制快捷鍵介紹（部分內容）：

使用前準備：通過電源適配器電源連接本設備，檢查并使用開機狀態，將HDMI視頻連接輸入接口，輸出接口連接投影機，保證投影機輸入通道及顯示模式通道一致性。了解熟悉鍵盤功能鍵：

功能鍵列表：

如需完整調試說明書，請咨詢全國各地銷售渠道及客戶經理。

六、軟件界面：

       為便于多臺管理及遠程調試，現開放產品協議，便于維護者、使用者、管理者可視化界面，對前端高清融合器進行拼接、融合、開窗、添加本地USB信號源、素材、二維碼、滾動字幕、時間、及云管理升級功能；快速讓全景KTV、全景展館展覽、全景餐廳、全景互動、政企單位多通道融合顯示等投影機投影融合、投影機拼接融合等行業領域。

七、融合案例展示
