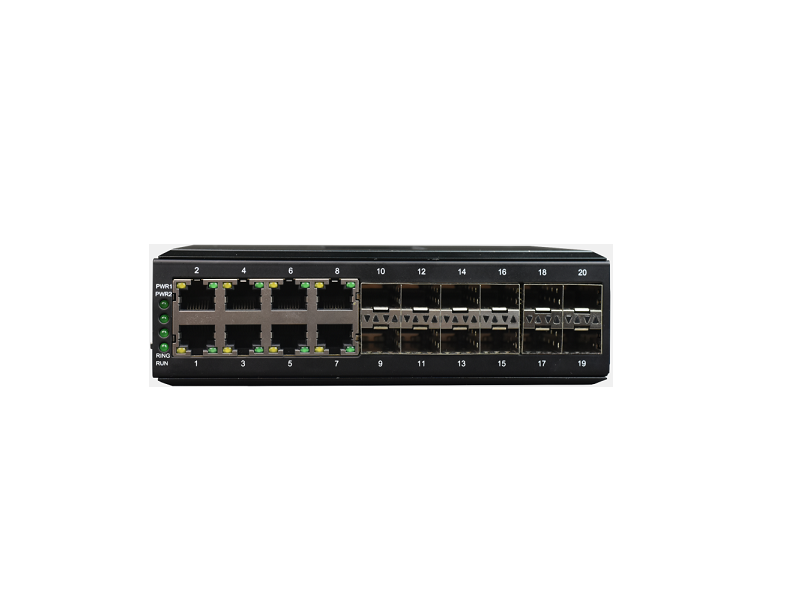

名稱 12光8電千兆環網式交換機
型號 HS-FCP-W12G08D
產品編碼 E026
產品詳情相關文件


工業軌式 管理型8路千兆電+12路千兆SFP光口交換機

本系列產品采用工業軌式設計, 8千電+12千光電交換機是新一代多業務接入型網管千兆冗余以太網交換機，具有集成度高，功能豐富，簡單方便等特點，代表行業內最高水平。含有8路千兆電口和12路千兆光口，特別適用于視頻傳輸等數據流較大的場合。支持豐富的工業交換機應用所需的二層管理協議，支持 ITU G.8032 冗余環網協議，組成級聯方式,單環,相切環的網絡等拓撲結構， 自愈時間<20ms，保障了網絡的實時性和穩定性。交換機是采用成熟的技術和開放的網絡標準，適應低溫高溫，抗電磁干擾強，防鹽霧，抗震防抖，滿足工業現場的嚴苛工作環境要求，為工業物聯網提供高效、可靠、快捷的解決方案；



全鋁合金外殼，良好散熱特性，金氧極氧化工藝，IP40防護等級；

鋁合金工業導軌式設計，專為嚴酷苛刻的工業環境而設計;

可支持 8 路千兆電口和 12 路千兆SFP光接口；

每個電口或光口都支持標準的 ERPS 環網協議，自愈時間小于 20ms ；

支持端口帶寬限制、端口流量控制、廣播風暴抑制 ；

支持 Web、CLI、Telnet 管理功能 ；

掉電告警、環路告警 ；

提供 Console 調試 ；

可支持做 POE（POE+）設備；

管理功能：

支持 CLI、WEB、SNMP 管理方式

支持基于 ingress/egress 的端口限速，支持半雙工背壓式流控以及 802.3X 全雙工流控

支持基于廣播、組播、未知單播的風暴抑制功能

支持 IEEE 802.1Q 4K VLAN，支持 QINQ

支持端口鏡像，支持 Syslog，支持 Ping 命令等

支持 COS、DSCP，8 個隊列，支持 WRR、SP、WFQ 調度模式，策略 QOS

支持端口流量統計、在線升級

支持 STP/RSTP、MSTP，支持 EAPS、ERPS

支持 IGMP Snooping V1/V2/V3，支持 GMRP

支持手工聚合，支持靜態/動態 LACP 協議

支持一路繼電器告警，支持 RMON 管理，TRAP 告警

支持 DHCP Snooping，Option 82，支持 802.1X

支持用戶分級管理，支持 ACL 訪問控制列表

支持 DDOS，支持基于端口的 MAC 過濾/綁定

支持線纜檢測，便于工程上檢查網線長度

支持NTP，便于實時同步網絡時間

支持IPV4/IPV6靜態路由三層交換技術

以太接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準;

支持寬范圍交直流輸入(9V-48V),支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護;

符合工業四級電磁兼容性要求;

超強防雷功能：防雷擊，可抗感應高壓，防浪涌等,無風扇高效散熱，降低修復時間;

IP40外殼防護等級，能夠經受住惡劣環境的考驗,導軌或壁掛式安裝;

寬溫型：工作溫度-40℃~ +85℃;

支持的協議
IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1z、IEEE802.1d、IEEE802.1s、IEEE802.1w、IEEE802.1ax、IEEE802.1ak
最大幀長度
10K
端口數
16個10/100/1000M RJ45電口、8個100M/1000M SFP光接口，1個Console口
網絡介質
1000Base-LX：使用長波長激光（1310nm）越過多模式和單模式光纖，多模式光纖的最大距離是 550m，單模式是 20-120km。

1000Base-SX：62.5μm多模光纖的最大傳輸距離為275m，使用50μm多模光纖的最大傳輸距離為550米。

10Base-T：3類或3類以上UTP；（支持最大傳輸距離200m）

100Base-TX：5類UTP；（支持最大傳輸距離100m）

1000Base-T：CAT-5E UTP或6類UTP（支持最大傳輸距離100m）
VLAN地址表
4K
MAC地址表
8K
緩存
4Mbits
背板帶寬
52Gbit
過濾和轉發速率
10Mbps：14880pps

100Mbps：148800pps

1000Mbps：1488000pps
使用環境
存儲溫度：-40℃～85℃；存儲濕度0％～90％不凝結

工作溫度：-40℃～85℃；工作濕度0％～90％不凝結
MTBF
＞100,000小時
電源
冗余雙電源輸入DC9-48V/AC9-48V
過載保護：支持；反接保護：支持；冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
功 耗
功耗：最大15W
電氣和機械特性
外觀結構: 165mm(長) x 130mm(寬) x 45.0mm(高)
重量
1.7Kg/臺


本產品集8路千兆電口與12路千兆光口,可以組成冗余等網絡拓撲結構,


當某處光纖故障時，系統會在20ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸的自愈保護功能，網絡故障排除后系統會自動恢復；
