HDBaseT墻插發射端

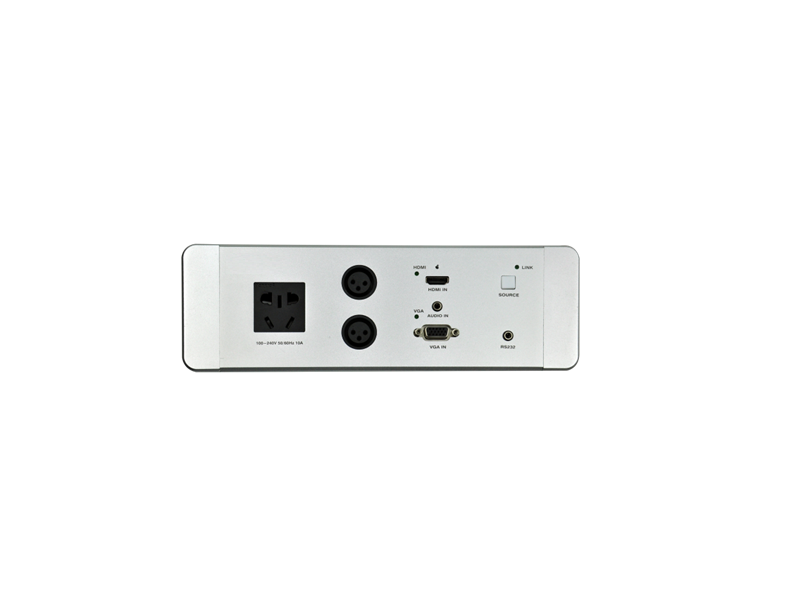

HDBaseT墻插發射端 HS-WP370HD

一、產品介紹：

HS-WP370HD系列HDBaseT墻插（墻面接線盒）是一款帶高清轉換及長距離傳輸的信息盒，將VGA+Audio、HDMI 信號可通過單根 CAT5、5e、6類網線輸出高清視頻信號、音頻信號、傳輸距離 70米，安裝布線便利；采用了全數字式零壓縮技術，實現了視頻圖像點對點以及音頻的完美傳輸。最高支持 1920x1080P 60Hz 信號；支持 HDCP 解碼（選配），可接藍光播放器，具有高可靠性和卓越的高分辨率圖像性能。

二、產品特性：

• 通過單根CAT5、5e及6類網線輸出高清視頻信號、音頻信號、傳輸距離70M；

• 支持1920x1200 1080P60Hz高清信號；

• 輸入支持：VGA+Audio、HDMI；

• 支持HDBaseT協議；

• 支持RS232透傳功能。

三、技術指標：

產品尺寸       面板: 264mm*86mm

               底盒：250mm*75mm*60

               入墻開孔：254mm*79mm*65mm

               桌面開孔 :205mm*74mm

視頻參數       輸入視頻接口：VGA DB15針，HDMI TYPE

               VGA最大幅度：1.0Vp-p

               VGA輸入阻抗：75Ω

               支持分辨率：最高1920x1080P 60Hz

               位時鐘抖動:<0.2UI

               最大傳輸延時：5nS(±1nS)

               信號類型：DVI1.0規范中的DVI-D全數字T.M.D.S信號

               信號強度T.M.D.S：800mVp_p

               DDC：內置DDC管理器

               HDCP：支持HDCP1.4

               HDMI:1.4版本

四、連接示意圖：

卡儂式模塊可替換模塊類型
