無線網絡傳輸器 HS-WT/R01

一、產品介紹：

        HS-WT/R01系列無線網絡傳輸器，將4K視頻、音頻、紅外、數據、USB接口實現KVM音視頻數據控制功能，支持多分組矩陣切換傳輸功能，多個發射、接收搭配使用，提供用戶現場靈活性自組網實現無線傳輸功能。快速實現一對一（點對點）、一對多（點對多）、多對一（多點發射一點接收）遠距離傳輸，用戶可通過切換按鍵，快速切換不同分組進行同屏顯示。

        HS-WT/R01系列無線網絡傳輸器，集成無線、有線超遠距離影音傳輸功能，以滿足更為復雜、更高要求的工程項目需求。基于802.11ac WiFi標準進行遠距離HDMI無線傳輸，采用點對點方案，搭配高靈敏外置天線，最遠無線傳輸距離可達150米，并支持使用傳統的以太網L2交換機進行擴展和分配，并可以通過L2以太網交換機級聯，實現更遠距離、更多分組的拓展傳輸。

二、產品特性:

1、150米無線同屏：支持無線WiFi直連，802. 11ac2T2R大功率天線，無遮擋環境傳輸距離可達150米；

2、一對四同屏：支持無線一對四同屏，一臺發射器+四臺接收器搭配，將發射端畫面同時傳輸到四個顯示設備；

3、四分屏同屏：單臺顯示設備四畫面分割顯示，四臺發射器+一臺接收器搭配，將四個發射端設備的畫面同時傳輸到一臺顯示設備；

4、網絡線纜傳輸：支持通過CAT6/6A/7 1000M網線進行一對一傳輸，點對點傳輸距離約170米；

5、以太網L2交換機傳輸：支持使用傳統的以太網L2交換機進行擴展和分配，并可以通過L2以太網交換機級聯，實現更遠距離、更多分組的拓展傳輸；

6、無線/有線多分組切換同屏：可根據各類工程需求，自由搭配發射器、接收器數量，實現一對一、一對多、多對一、多對多等多種組合，最多支持15x15=255組設備搭配，滿足各類復雜場地需求；

7、環出監控同屏畫面：發射端支持HDMI環出監控功能，通過外接顯示設備，實時監控當前接收器的顯示畫面；

8、4K高清畫質：支持最高4096x2160超清畫質無線/有線傳輸，支持RGB, YCbCr 4:4:4/YCbCr 4:2:2和8bit色深；

9、IR紅外遙控：接收器及發射器配備IR紅外輸入接口，可通過紅外控制配件，實現紅外控制及遠程遙控；

10、RS232擴展接口：發射端及接收器配備RS232串行通訊接口，可用于遠程控制、調試設備；

11、獨立音頻輸出：發射端及接收器配備3.5mm獨立音頻輸出接口，可根據現場要求輸出獨立音頻信號；

12、KVM控制：發射端及接收器配備USB接口，支持通過IP和KVM方式，實現USB設備遠程控制（鍵盤/鼠標/觸控設備等），并支持通過按鈕操作切換；

13、EDID直傳：支持EDID直傳（擴展顯示標識數據）和發射端協議，支持主流的16:9、16:10、4:3分辨率，自動識別最佳輸出分辨率；

14、圖形/視頻模式切換：支持圖形模式、視頻模式切換，圖形模式延遲更低，適用于文字、圖片演示；視頻模式丟包率更低，可確保遠距離傳輸時，視頻傳輸畫面和聲音流暢度；

15、中央集控遠程管理：連接到同一L2交換機陣列內的Win/Mac系統設備，支持通過以太網連接和CMS（中央管理系統）連接時，使用Web管理后臺進行遠程設置；

16、云端固件升級：接入外部網絡時（連接到路由器與互聯網），支持在線云固件升級；

17、支持防雷防靜電功能；

三、技術指標：

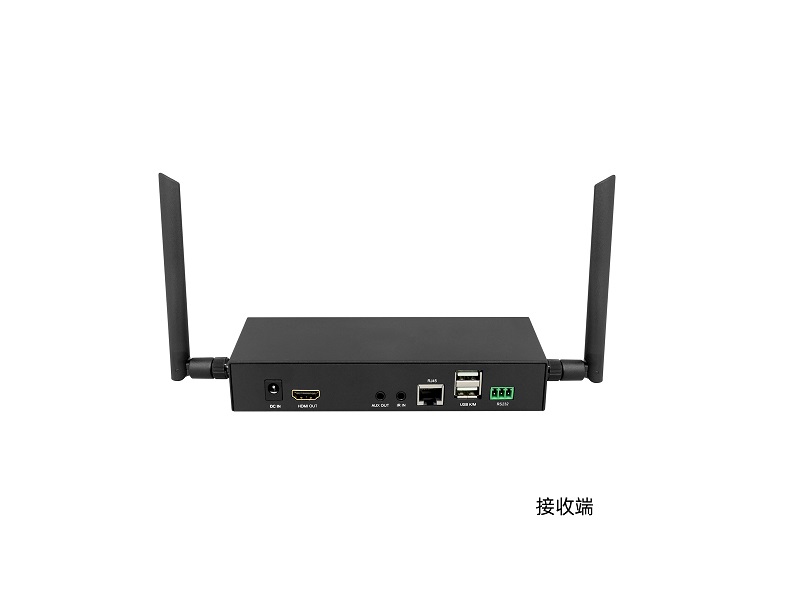

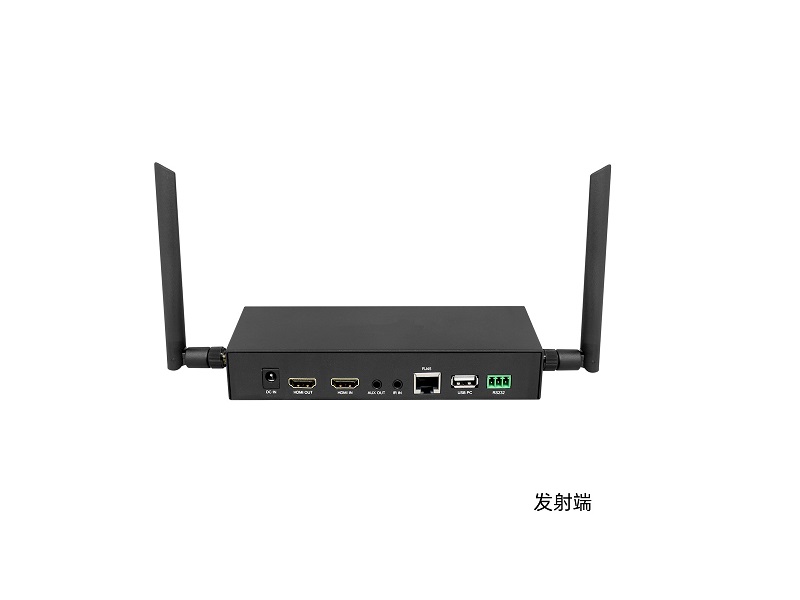

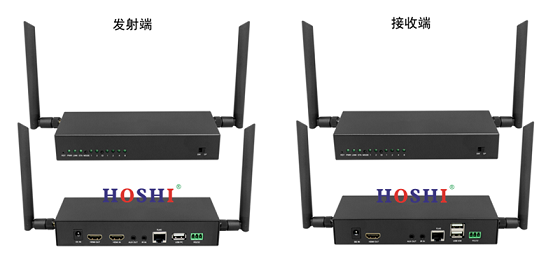

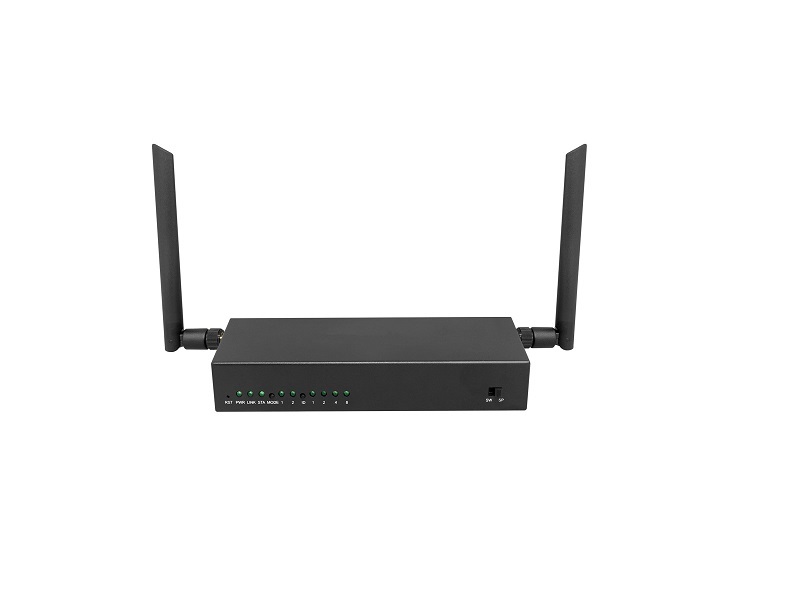

四、產品外觀：

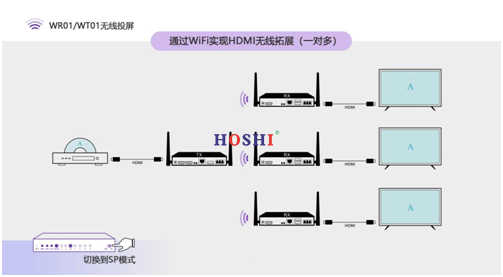

五、連接示意圖：無線WiFi傳輸方案：

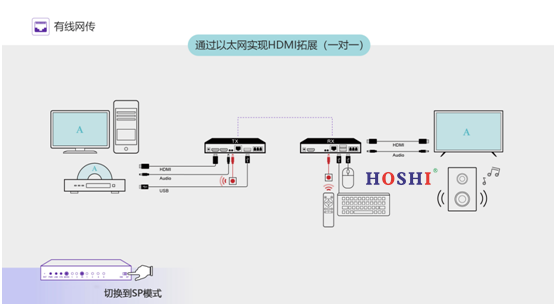

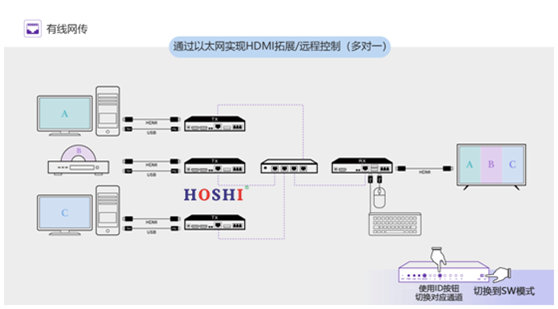

有線網傳方案：
