HDBaseT桌插   HS-Z370HD

一、產品介紹：

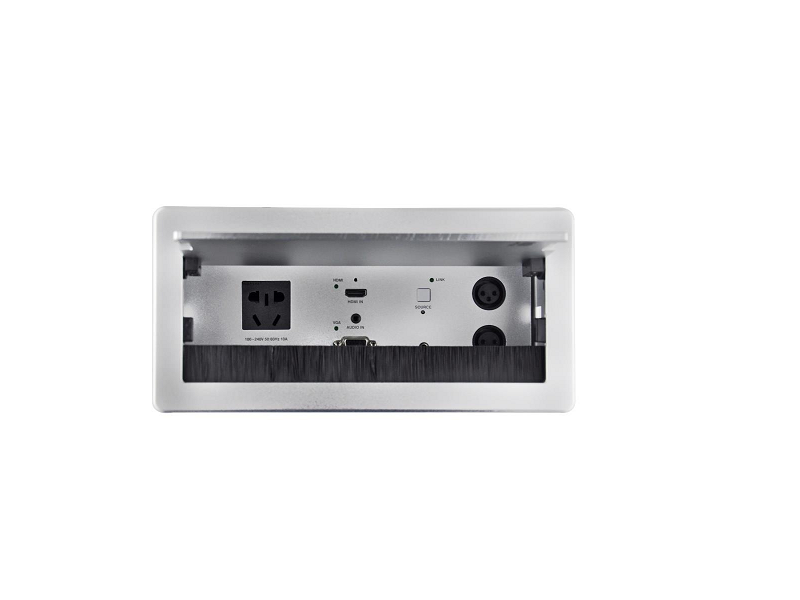

HS-Z370HD系列HDBaseT桌插（可藏式接線盒）是一款帶高清轉換及長距離傳輸的適合桌面安裝的掀蓋式接線盒，將VGA、音頻、HDMI 信號可通過單根 CAT5，5e，6類網線輸出高清視頻信號、音頻信號、傳輸距離 70M，安裝布線便利；采用全數字式零壓縮技術，實現視頻圖像點對點以及音頻的完美傳輸。最高支持 1920x1080P 60Hz 信號；支持HDCP 解碼（選配），可接藍光播放器，具有高可靠性和卓越的高分辨率圖像性能。

二、產品特性：

• 通過單根CAT5、5e及6類網線輸出高清視頻信號、音頻信號、傳輸距離70M；

• 支持1920x1200 1080P60Hz高清信號；

• 輸入支持：VGA+Audio、HDMI；

• 支持HDBaseT協議；

• 支持RS232透傳功能。

三、技術指標：

產品尺寸       面板 : 266mm*130mm

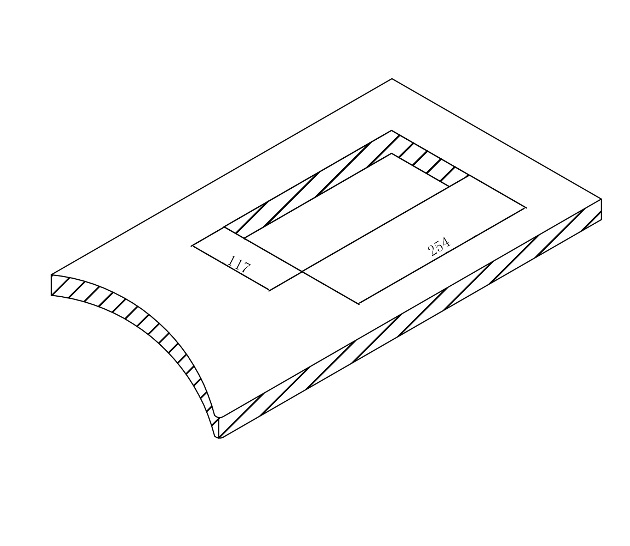

開孔 :254mm*117mm ( 建議客戶以實物開孔）

視頻參數       輸入視頻接口：VGA DB15針，HDMI TYPE

               VGA最大幅度：1.0Vp-p

               VGA輸入阻抗：75Ω

               支持分辨率：最高1920x1080P 60Hz

               位時鐘抖動:<0.2UI

               最大傳輸延時：5nS(±1nS)

               信號類型：DVI1.0規范中的DVI-D全數字T.M.D.S信號

               信號強度T.M.D.S：800mVp_p

               DDC：內置DDC管理器

               HDCP：支持HDCP1.4

               HDMI:1.4版本

                            整體尺寸( 單位：mm）                             開孔尺寸( 單位：mm）

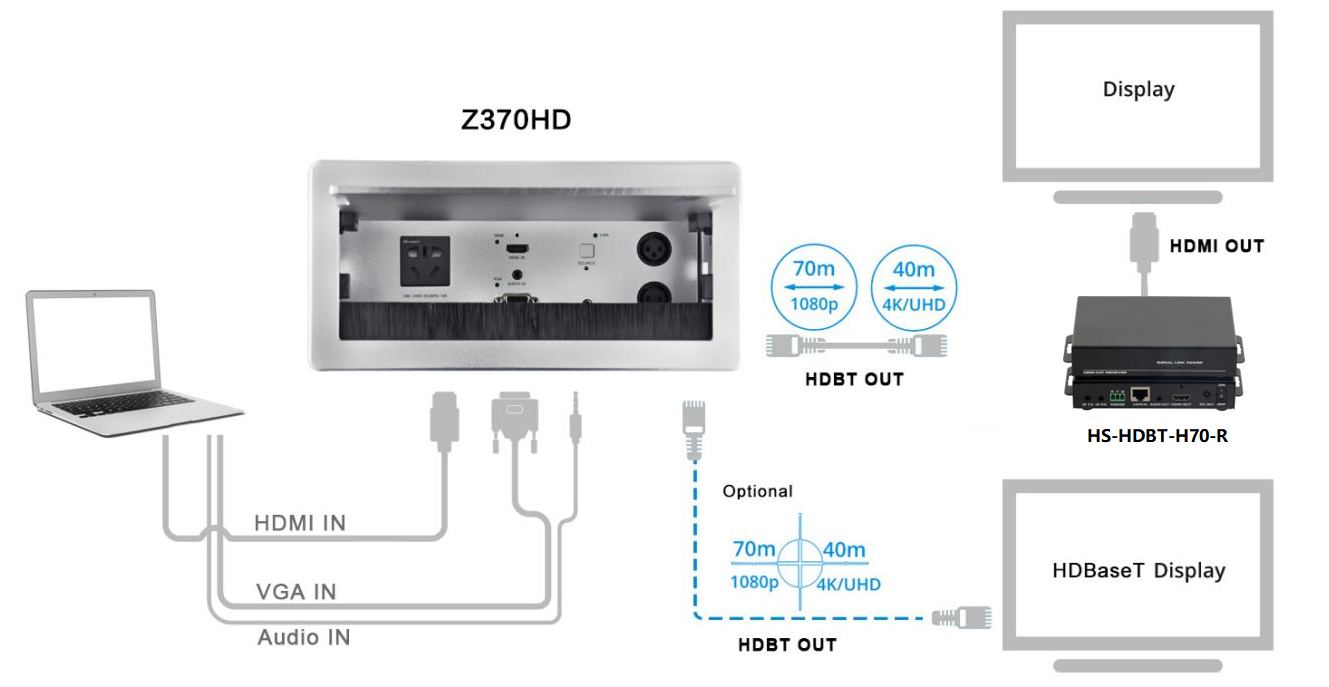

四、連接示意圖

卡儂式模塊可替換模塊類型
