名稱 4K高清畫面分割器
型號 HS-H401FG-4K60
產品編碼 D213
產品參數
名稱
4K高清畫面分割器
型號
HS-H401FG-4K60
產品編碼
D213
我知道了
產品詳情相關文件

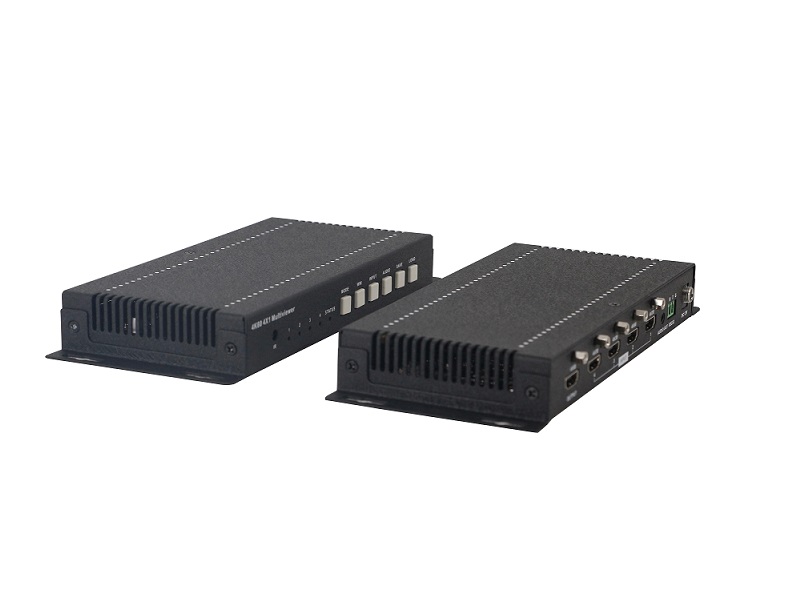

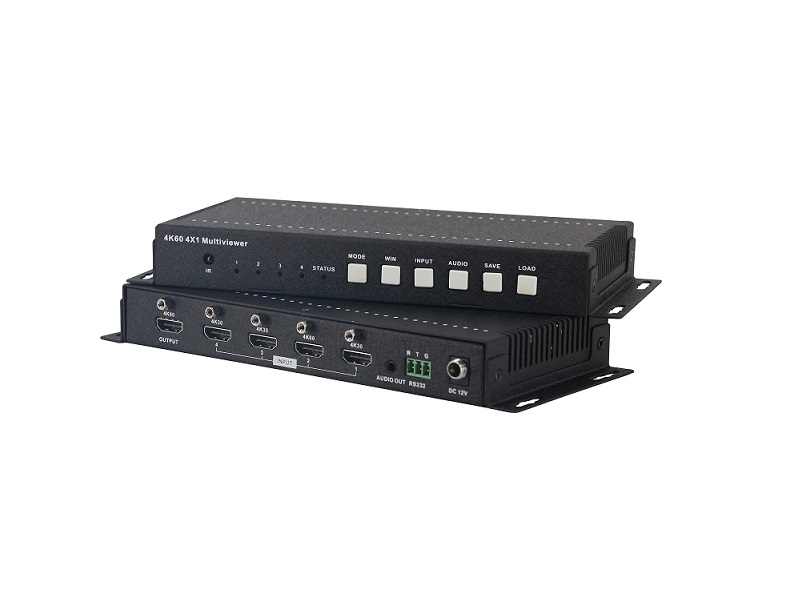

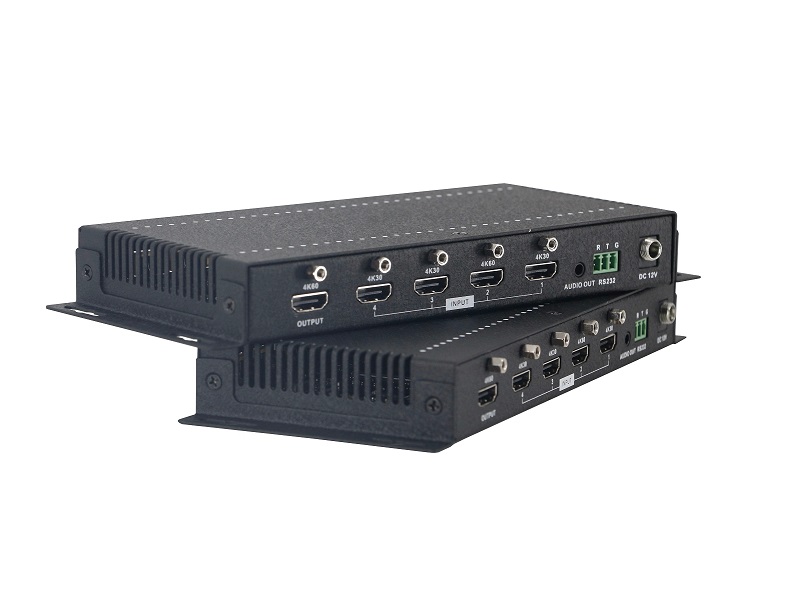

4K高清畫面分割器   HS-H401FG-4K60

一、產品介紹：

          HS-H401FG-4K60系列4K高清畫面分割器，是一款高性能的4路超高清HDMI信號畫面分割器，可以實現將4路超高清視頻信號同時顯示在同一個屏幕上，用戶可以選擇不同的畫面分割方式，同時4路輸入信號之間切換時可以做到無黑屏無裂屏的快速切換（輸入信號為1080p60以及以下）?？梢詮V泛應用于游戲、專業會議、廣播電視、安防監控、證券市場等領域。

          HS-H401FG-4K60系列4K高清畫面分割器，支持HDMI2.0格式輸出（4K60 4:4:4，18G帶寬）。當4路輸入信號為1080p60信號時可以實現點到點的效果，做到真正的點到點幀對幀的無損顯示。支持音頻的切換，可以切換任意的1路輸入信號的聲音，同時輸出端支持音頻解嵌，方便用戶接入專業的音頻系統。支持多種控制方式，用戶可以通過前面面板按鈕，紅外遙控器以及專業的RS232等方式對設備進行控制。

二、產品特性：

  • 一屏四看，事半功倍------一個顯示屏同時觀看四路信號，大大提高效率；

  • 超高清晰，極致享受-----點到點顯示，幀率無損，支持4K60 UHD輸入輸出；

  • 靈活控制，隨心所欲-----支持按鍵/IR/RS232控制方式；

  • 磨砂外觀，歷久如新-----采用磨砂工藝，耐磨耐劃，用十年還能跟新的一樣；

  • 加固設計，永遠不掉-----HDMI接口加固設計，電源接口也可以鎖住；

三、技術指標：

視頻


輸入接口

1 x HDMI2.0; 3 x HDMI1.4

輸入分辨率

HDMI2.0:
640x4808, 800x6008, 1024x7688, 1280x7688, 1280x8008, 1280x10248, 1360x7688, 1366x7688, 1440x9008, 1400x10508, 1600x12008, 1680x10508, 1920x12008, 720x4808 (480p), 720x5766 (576p), 1280x7205 (720p30), 1280x7206 (720p50), 1280x7208 (720p60), 1920x10802 (1080p24), 1920x10803 (1080p25), 1920x10805 (1080p30), 1920x10806 (1080p50), 1920x10808 (1080p60), 3840x21605(2160p30),3840x21606 (2160p50), 3840x21608 (2160p60)
HDMI1.4:
640x4808, 800x6008, 1024x7688, 1280x7688, 1280x8008, 1280x10248, 1360x7688, 1366x7688, 1440x9008, 1400x10508, 1600x12008, 1680x10508, 1920x12008, 720x4808 (480p), 720x5766 (576p), 1280x7205 (720p30), 1280x7206 (720p50), 1280x7208 (720p60), 1920x10802 (1080p24), 1920x10803 (1080p25), 1920x10805 (1080p30), 1920x10806 (1080p50), 1920x10808 (1080p60), 3840x21605(2160p30)

1 = 23.98 Hz, 2 = 24 Hz, 3 = 25 Hz, 4 = 29.97 Hz, 5 = 30 Hz, 6 = 50 Hz, 7 = 59.94 Hz, 8 = 60 Hz, 9 = 75 Hz

輸出接口

1 x HDMI2.0

輸出分辨率

HDMI2.0:

1920x10806 (1080p50), 1920x10808 (1080p60), 3840x21605 (2160p30) , 3840x21606 (2160p50) , 3840x21608 (2160p60)

1 = 23.98 Hz, 2 = 24 Hz, 3 = 25 Hz, 4 = 29.97 Hz, 5 = 30 Hz, 6 = 50 Hz, 7 = 59.94 Hz, 8 = 60 Hz, 9 = 75 Hz

音頻


輸入接口

4 x HDMI

輸入音頻信號

RAW PCM, 16 bit, 32/44.1/48KHz sps; PCM 2.0

輸出接口

1 x HDMI2.0;1 x Analog Audio

輸出音頻信號

RAW PCM, 16 bit, 32/44.1/48KHz sps; PCM 2.0

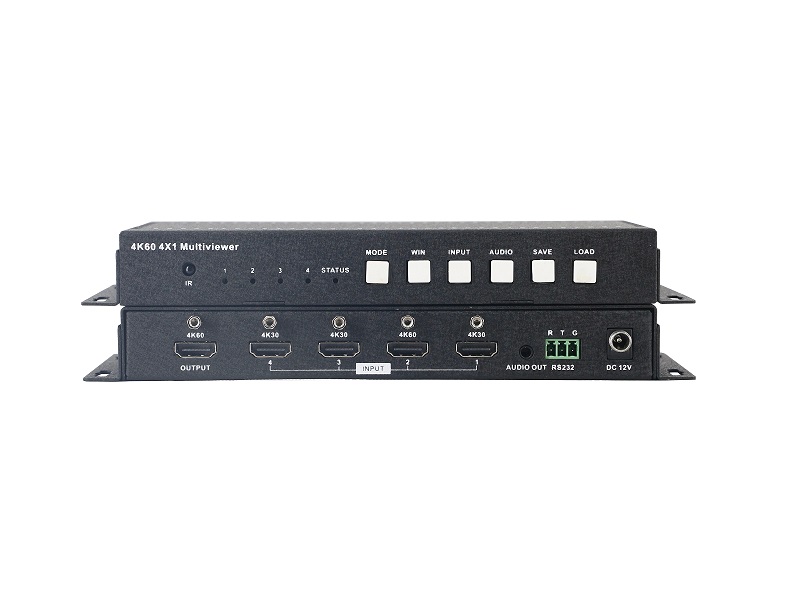

控制方式


前面板按鈕

MODE:切換選擇畫面分割的方式；

WIN：選擇畫面的窗口；

INPUT：選擇對應窗口的輸入信號；

AUDIO：切換音頻輸入信號；

SAVE：保存當前的分割模式，窗口信號，音頻信號；

RECALL：調用之前保存的場景；

紅外

可以實現按鈕所有功能，同時還可以快速切換

RS232

接口為3pin鳳凰段子，支持第三方控制

常規參數


操作環境溫度

0 至 +45°C (32 至 + 113 °F)

存儲環境溫度

-20 至 +70°C (-4 至 + 158 °F)

相對濕度

10% to 90%, 無冷凝

靜電防護

人體放電模式:±8kV (氣隙放電)/±4kV (接觸放電)

電源

12 V 1.5 A DC

電源功耗

10W（最大）

產品尺寸

190 mm x 27 mm x 92 mm(不含掛耳)(寬 x 高 x 深)；

產品凈重

0.8kg


四、連接示意圖：
