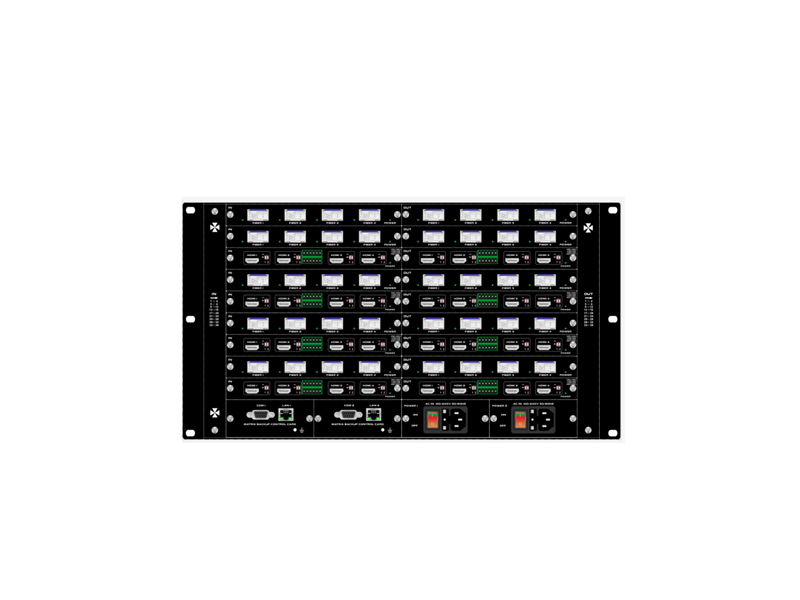

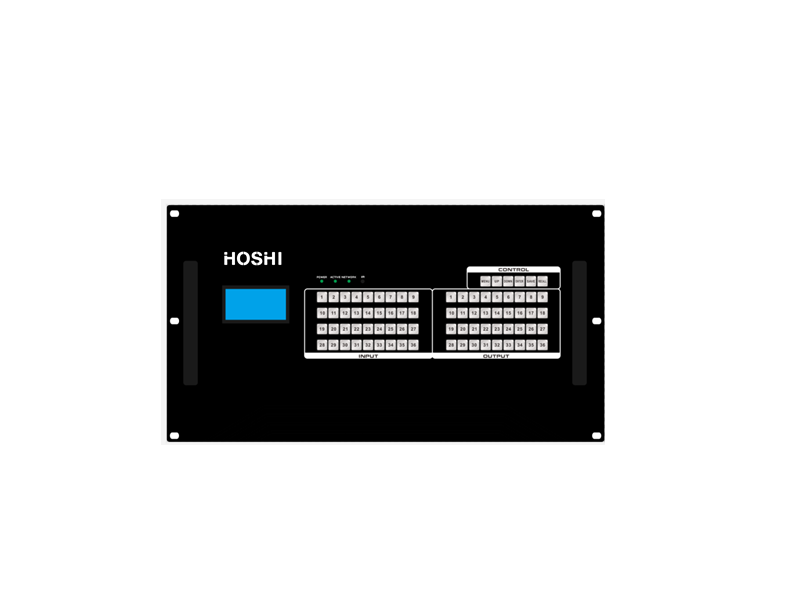

HS-MIX36-36P系列無縫高清混合矩陣，最大36路輸入36路輸出；采用1卡4路模塊化的設計理念，增加音頻的解析，傳輸，分配，切換、拼接功能，可實現CVBS、YPbPr、VGA、HDMI、DVI、HDBaseT、Fiber光纖輸入輸出板卡接口，廣電級前面板水晶按鍵、7英寸真彩觸摸屏（可選）、Web網頁可視化控制、移動端APP、RS232串口輸入輸出控制。
名稱 36路無縫拼接矩陣
型號 HS-MIX36-36P
產品編碼 A034
產品參數
名稱
36路無縫拼接矩陣
型號
HS-MIX36-36P
產品編碼
A034
我知道了
產品詳情相關文件

36路無縫拼接矩陣   HS-MIX36-36P

一、產品介紹：

       HS-MIX36-36P系列一卡四路音視頻高清無縫混合矩陣，增加音頻的解析，傳輸，分配，切換、拼接功能，采用按鍵式管理的設計理念。由無縫混合矩陣機箱、矩陣輸入板卡、矩陣輸出板卡組合，可實現CVBS、YPbPr、VGA、HDMI、DVI、HDBaseT、Fiber光纖輸入輸出板卡接口，視頻信號分辨率、制式、信號類型提供軟硬調節功能，支持4K、EDID、HDCP是自動適應調節和解析，無縫快速切換控制，實現圖像切換無黑屏、不閃屏、無藍屏、無碎屏顯示現象功能，實現更高清，提升視聽展示畫高清畫面效果；

       無縫高清混合矩陣采用雙控制系統設計，接兩路不同IP網絡地址控制系統，廣電級前面板水晶按鍵、7英寸真彩觸摸屏（可選）、Web網頁可視化控制、移動端APP、RS232串口輸入輸出控制，具備掉電狀態存儲保護、開機自動恢復記憶的功能；支持7*24小時不間斷運行；為滿足不同客戶需求，我們可以提供4*4、8*8、16*16、32*32、36*36等無縫高清混合矩陣機箱+矩陣輸入板卡+輸出板卡等產品；

二、產品特點:

  • 無縫切換；

  • 此系列數字高清混合矩陣信號實現完全無縫切換，完全連續顯示，不黑屏、不藍屏、不閃屏、不停頓；

  • 自定義輸出分辨率；

  • 隨路音頻；

  • 支持工作狀態信號燈指示，自動檢測無信號輸入狀態提示，用戶可根據機器狀態指示燈，迅速掌握了解當前設備工作狀態；

  • 支持TCP/IP網絡、RS232端口及紅外IR進行控制；

  • 模塊化設計，支持熱插拔；

  • 支持對HDMI、DVI、CVBS、VGA、YPbPr、HDBaseT、光纖等輸入信號源進行OSD標注管理；

  • 輸出自帶拼接功能；

  • 支持輸入輸出任意混插功能；

三、技術指標：


型號
HS-MIX3600
描述
36路高清混合插卡矩陣(輸入+輸出≤17)
輸入
支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信號輸入
輸出
支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信號輸出
標準協議
支持DVI1.0和HDMI1.3a協議，同時支持HDCP協議及EDID管理功能
色彩空間
支持RGB4:4:4、YUV4:4:4、YUV4:2:2及YUV4:2:0色彩空間，支持色域擴展
分辨率
640x480～1920x1200@60Hz(VESA標準)，480i~1080p@60hz(HDTV標準)
傳輸距離
25m（數字線纜），30m（模擬線纜），100m（6類屏蔽網線），300m（多模光纖），2Km（單模光纖）
控制方式
前面板按鍵， IR紅外，RS232串口及LAN局域網等方式
電源
100~260V 50/60Hz
最大功耗
200W
尺寸
440mmX350mmX223mm （5U）
重量
約12.5Kg
工作溫度
-20℃ ~70℃
儲存溫度
-20℃ ~50℃


四、常用板卡

序號
產品名稱
產品型號
參數
2
單卡混插·無縫拼接矩陣系列
HS-MIX36-36P
1、采用全新一代數字交換樞紐技術，支持36路輸入輸出任意混合配置，高度為5U；
2、全插卡式設計，一路信號一個卡，根據用戶需求任意選配、任意組合；易于維護，方便升級；
3、輸入輸出信號: CVBS/YPBPR/VGA/DVI/HDMI/3GSDI/網絡（HDBaseT）/光纖；

4、支持字符疊加功能，對輸入信號進行字符標注功能   ；                                                5、支持工作狀態信號燈指示；

6、自動檢測無信號輸入狀態提示

7、輸出板卡支持自定義任意拼接功能，支持分辨率調節；
8、分辨率 640*480@60Hz---1920*1200@60Hz（VESA標準），480i---1080p@60Hz（HDTV標準）;
9、支持“0”秒切換,切換過程無黑場、無藍屏，信號顯示不中斷；
10、支持外部聲音的輸入與解析，音視頻同步切換，輸入輸出支持3.5mm音頻接口；
11、傳輸標準 支持HDMI1.3a和DVI1.0協議，支持HDCP協議和EDID讀取功能，符合SMPTE和ITU標準；
12、多種控制方式:前面板按鍵控制/RS232/LAN/RS-485/IPAD/遠程網絡控制；
3
DVI輸入/出板卡
HS-MIX-T/R-DVI
DVI1.0協議，HDCP1.3協議，兼容HDMI1.3標準；DVI-I   24+5針母頭；支持3.5MM接口音頻輸入；支持工作狀態信號燈指示；支持字符疊加標注功能；自動檢測無信號輸入狀態提示；分辨率：1024x768@60hz~1920x1200@60Hz；
4
HDMI輸入/出板卡
HS-MIX-T/R-HDMI
HDMI1.3協議，HDCP1.3協議，兼容DVI1.0標準；HDMI Type A接口（母頭）；支持3.5MM接口音頻環出，嵌入式音頻輸入；支持工作狀態信號燈指示；支持字符疊加標注功能；自動檢測無信號輸入狀態提示 ；分辨率：1024x768@60hz~1920x1200@60Hz；
5
VGA輸入/出板卡
HS-MIX-T/R-VGA
支持RGBHV，RGBS，RGsB，RsGsBs多種格式； D-Sub 15針母頭；支持3.5MM接口音頻輸入；支持工作狀態信號燈指示；支持字符疊加標注功能；自動檢測無信號輸入狀態提示；分辨率：1024x768@60hz~1920x1200@60Hz；
6
CVBS輸入/出板卡
HS-MIX-T/R-CVBS
兼容NTSC3.58、NTSC4.42、PAL和SECAM視頻信號；BNC 母頭；支持3.5MM接口音頻輸入；支持工作狀態信號燈指示；支持字符疊加標注功能；自動檢測無信號輸入狀態提示；支持分辨率：480i，576i；
7
YpbPr輸入/出板卡
HS-MIX-T/R-YPBPR
格式：EIA-770.2a標準，RCA X3標準端子接口； 支持3.5MM接口音頻輸入，支持工作狀態信號燈指示，支持字符疊加標注功能，自動檢測無信號輸入狀態提示；分辨率：480i，576i，480p，576p，720p，1080i，1080p；
8
SDI輸入/出板卡
HS-MIX-T/R-3GSDI
SMPTE424M、SMPTE292M、和SMPTE259M標準；BNC*2母頭,一路環出；支持工作狀態信號燈指示狀態；支持SD-SDI、HD-SDI、3G-SDI標準支持1080p高清視頻；
9
HD-baseT輸出板卡
HS-MIX-T/R-HBT
支持HDBaseT1.0協議，HDCP協議；傳輸距離100M，RJ45母頭 ；支持3.5MM接口音頻環出，嵌入式音頻輸入；支持工作狀態信號燈指示；支持字符疊加標注功能；自動檢測無信號輸入狀態提示                                          分辨率：1024x768@60hz~1920x1200@60Hz；
10
Fiber輸入/出板卡
HS-MIX-T/R-FIBER
HDMI1.3協議，HDCP1.3協議，兼容DVI1.0標準；傳輸距離多模300M，單模2KM；LC單芯光纖接頭 ；支持3.5MM接口音頻環出，嵌入式音頻輸入；支持工作狀態信號燈指示；支持字符疊加標注功能；自動檢測無信號輸入狀態提示 ；分辨率：1024x768@60hz~1920x1200@60Hz；
